いつもタブレットまっくすをご愛顧頂きありがとうございます。修理担当の福岡です。

タブレットまっくす大阪梅田店

今回ご依頼頂いたのはSurface Laptop3 13.5インチのモデルでございます。不具合の症状といたしましては、画面の下半分に黒い横線が細かく入っており、正常な表示が出来ていない状態です。タッチ反応などの操作は問題ございませんが、かなり見づらくなってしまっておりますので、ディスプレイ交換を試していきます。

修理風景

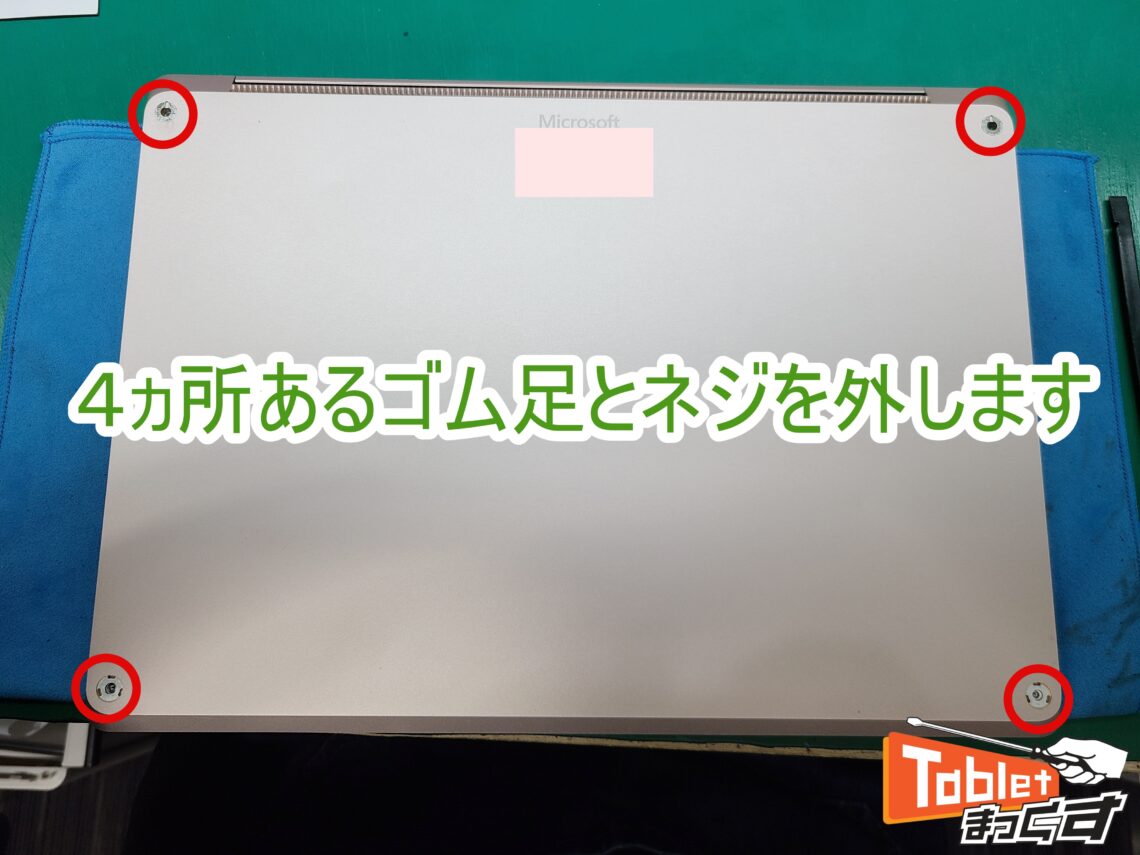

Surface Laptop3 13.5インチ 表示不良修理 ゴム足とネジの取り外し
背面を向けてゴム足とネジを取り外します

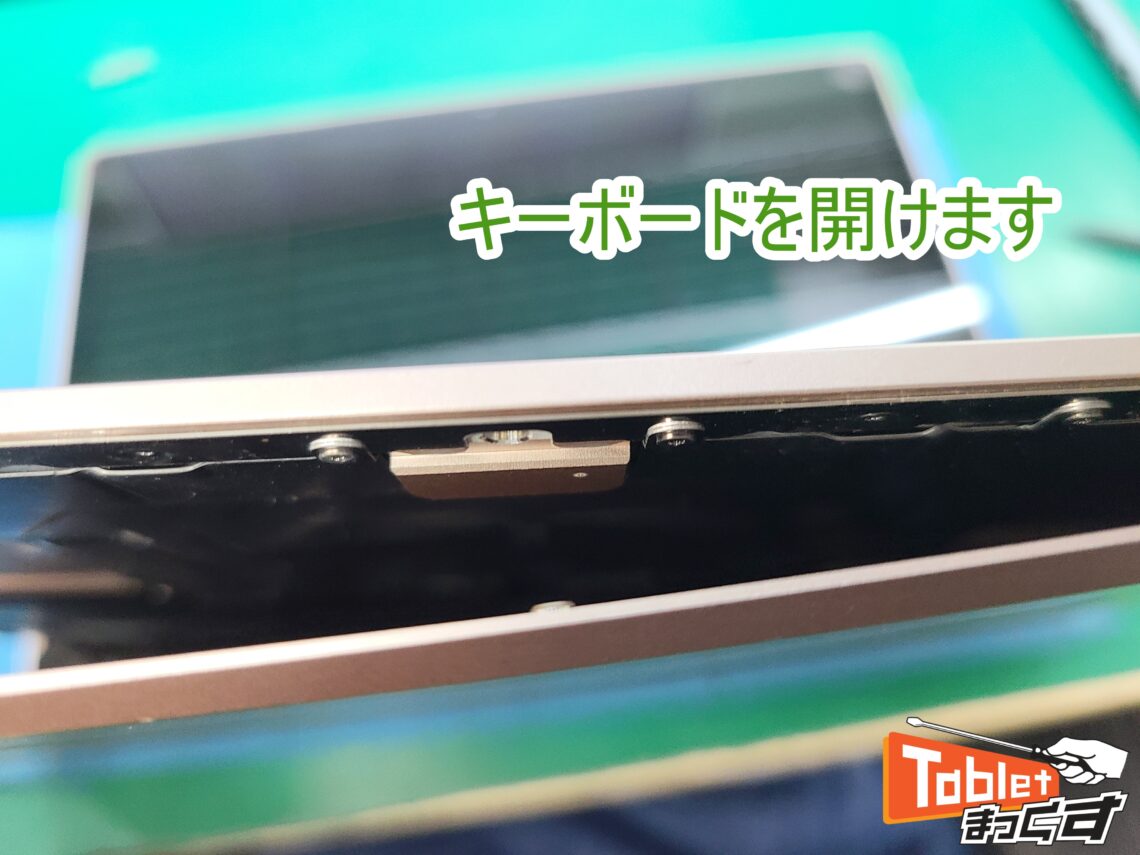

Surface Laptop3 13.5インチ 表示不良修理 キーボード開封
キーボード部分はマグネットでくっついています
Surface Laptop3 13.5インチ 表示不良修理 キーボードコネクタ取り外し
キーボードコネクタを取り外します

Surface Laptop3,4はキーボード裏側にゴム足、その下にネジがあり、ネジを外すだけでキーボードの取り外しが可能です。
キーボードはマグネット式になっており、Laptop1,2に比べるとかなり短時間で内部にアクセスすることが出来るようになりました。
★Laptop1,2のディスプレイ交換はコチラ

完全に取り外す前にキーボードコネクタの接続を外しておきます。

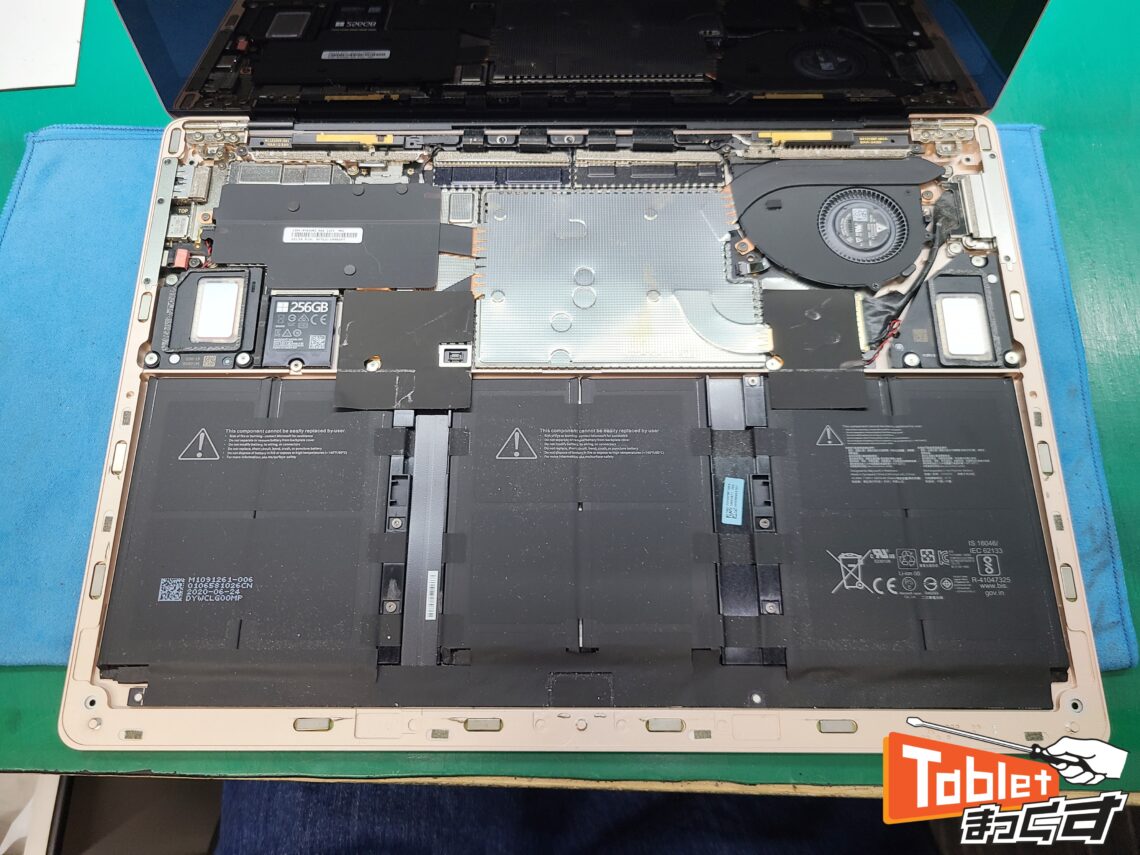

Surface Laptop3 13.5インチ 表示不良修理 内部全体図
内部全体図

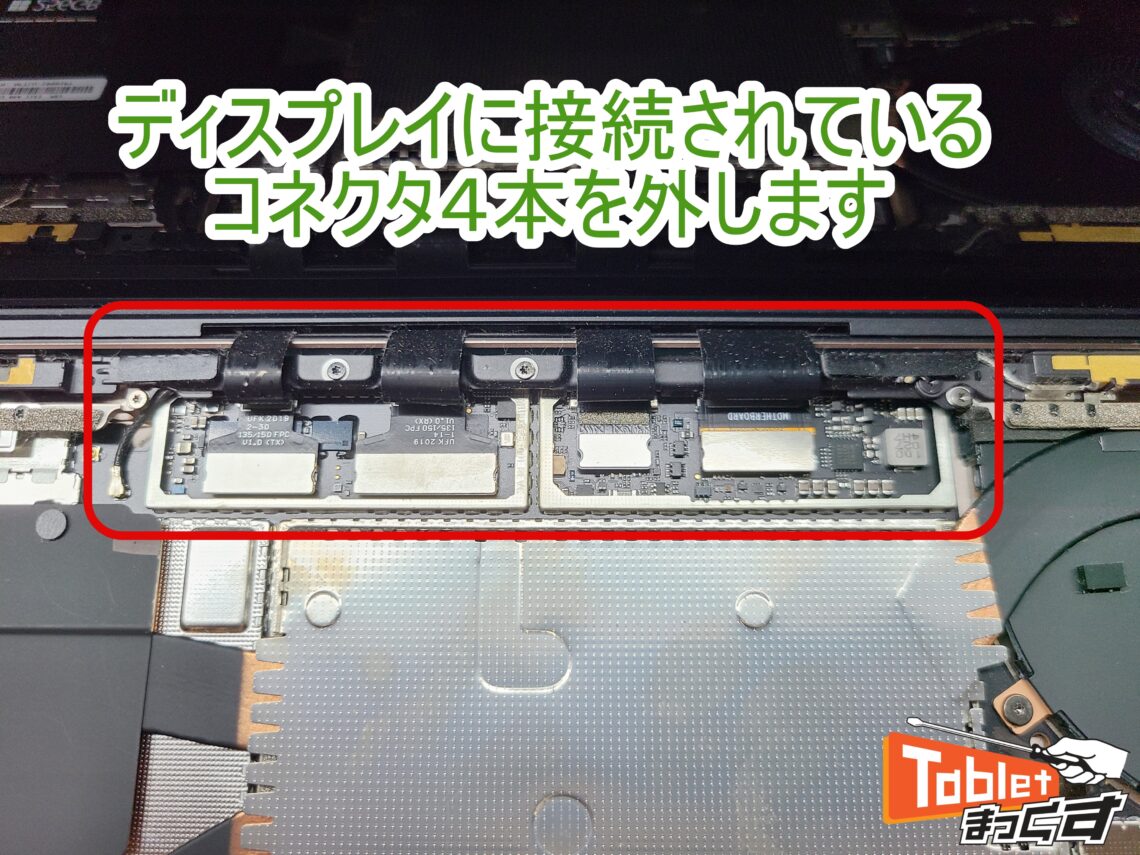

Surface Laptop3 13.5インチ 表示不良修理 ディスプレイコネクタ部分
シールドを外すとディスプレイ接続コネクタが見えます

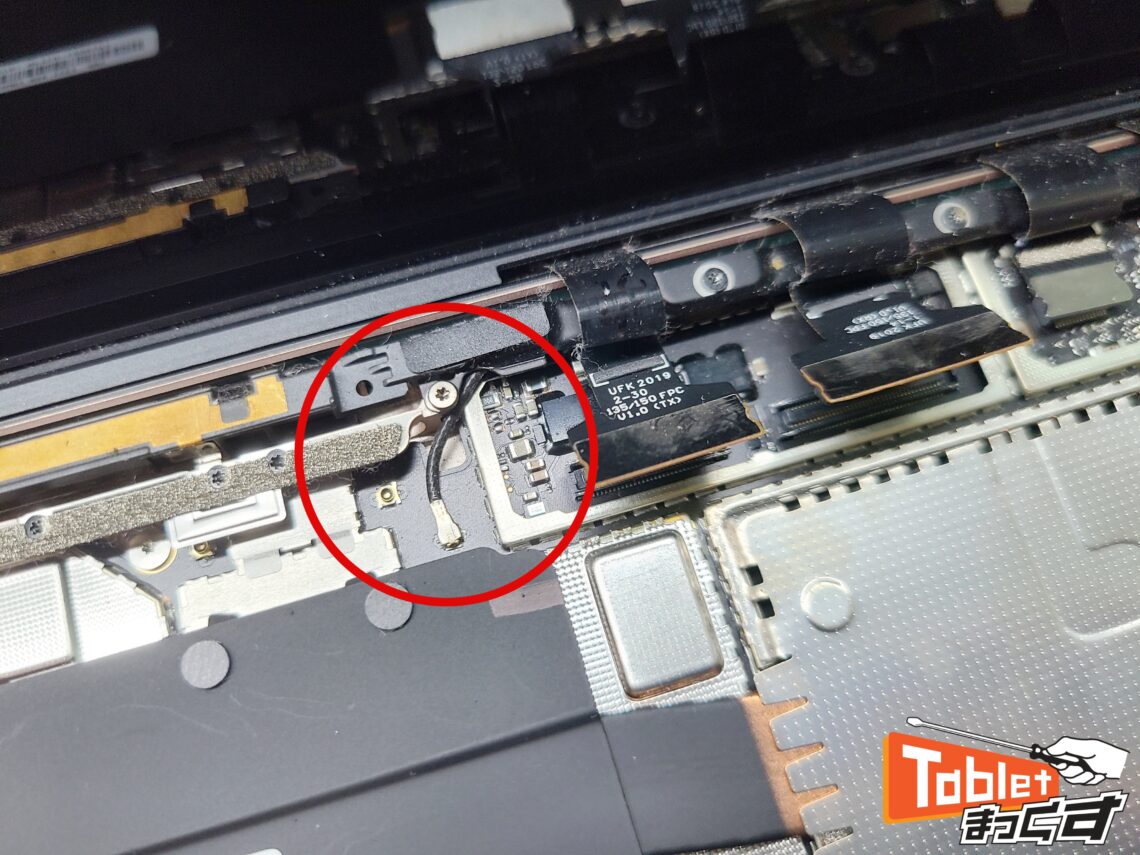

Surface Laptop3 13.5インチ 表示不良修理 アンテナ線
アンテナ線

ディスプレイケーブル部分のシールドを外すと4つコネクタが見えてきます。
一番左側にあるアンテナ線は現段階では外す必要はございませんが、再度シールドをはめる際は干渉しやすい箇所になるので、組み立て時注意が必要です。

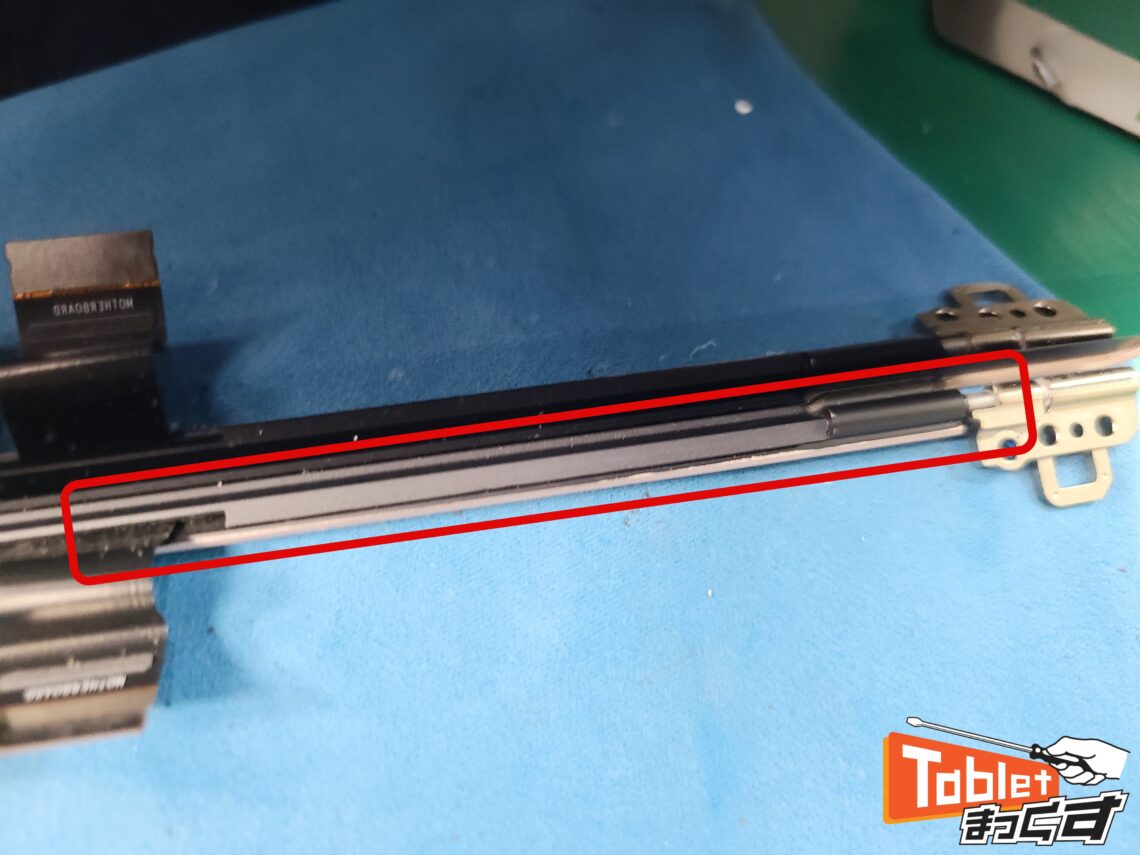

Surface Laptop3 13.5インチ 表示不良修理 プラパーツ
画面をおさえているプラパーツ

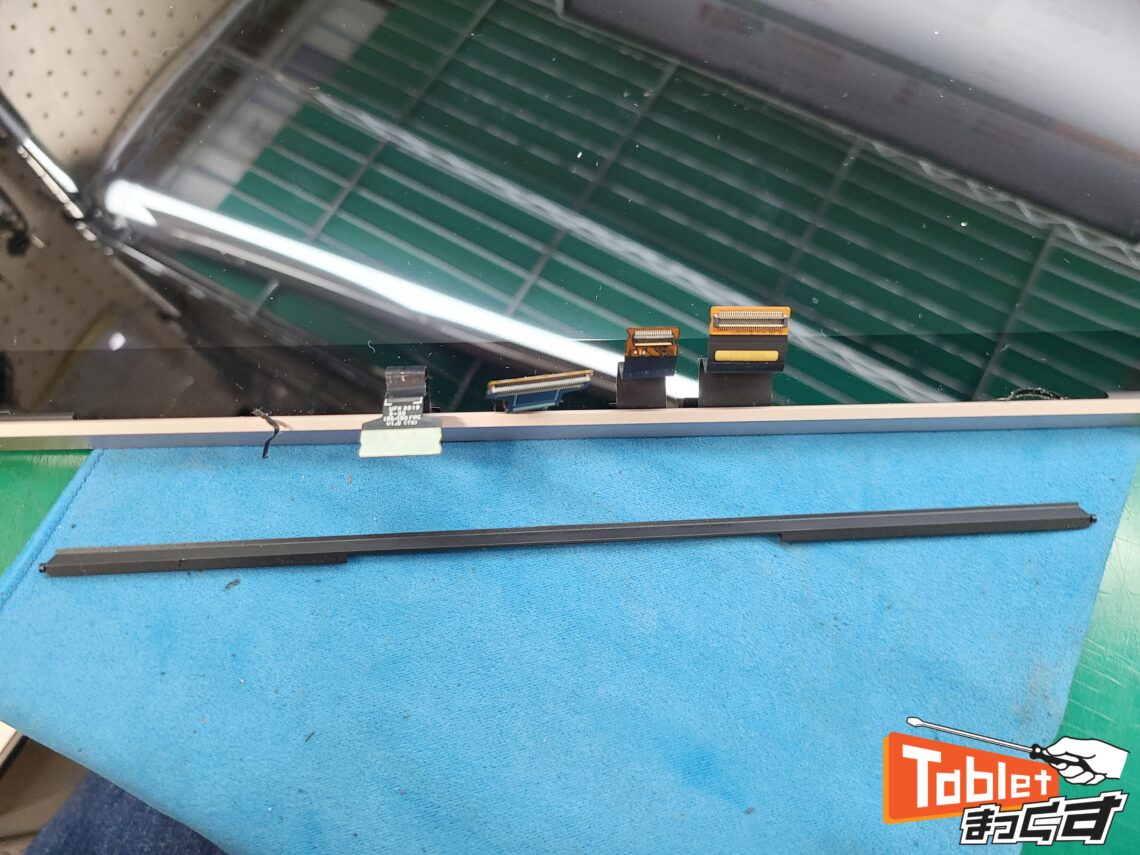

Surface Laptop3 13.5インチ 表示不良修理 プラパーツ取り外し
プラパーツ取り外し

ディスプレイを剥がす前に根元にあるプラスチックパーツを先に取り外しておきます。※こちらを付けたままディスプレイを剥がすとバキバキに割れてしまいます。。

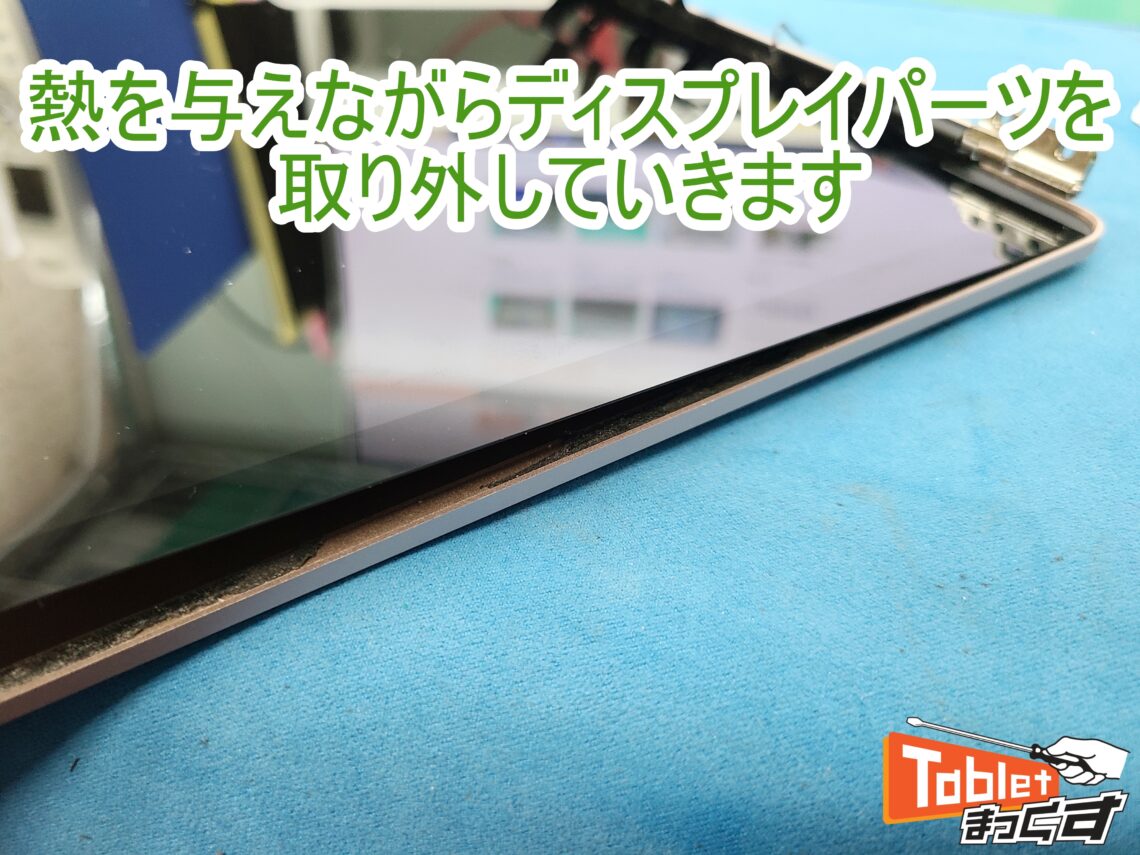

Surface Laptop3 13.5インチ 表示不良修理 破損ディスプレイ取り外し
破損ディスプレイ取り外し

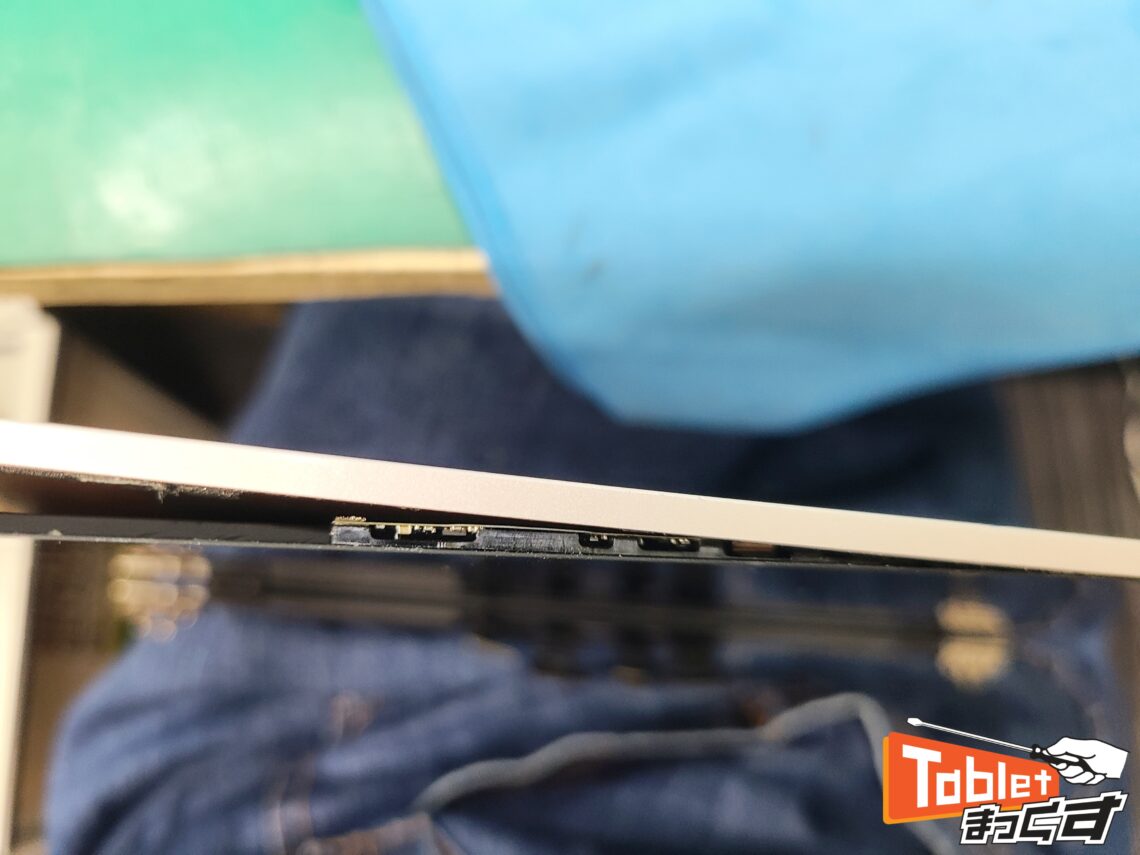

Surface Laptop3 13.5インチ 表示不良修理 フロントカメラ部分のディスプレイ取り外し
上部はフロントカメラパーツがあるので慎重に取り外します
Surface Laptop3 13.5インチ 表示不良修理 ディスプレイパーツとフレーム
ディスプレイパーツとフレーム

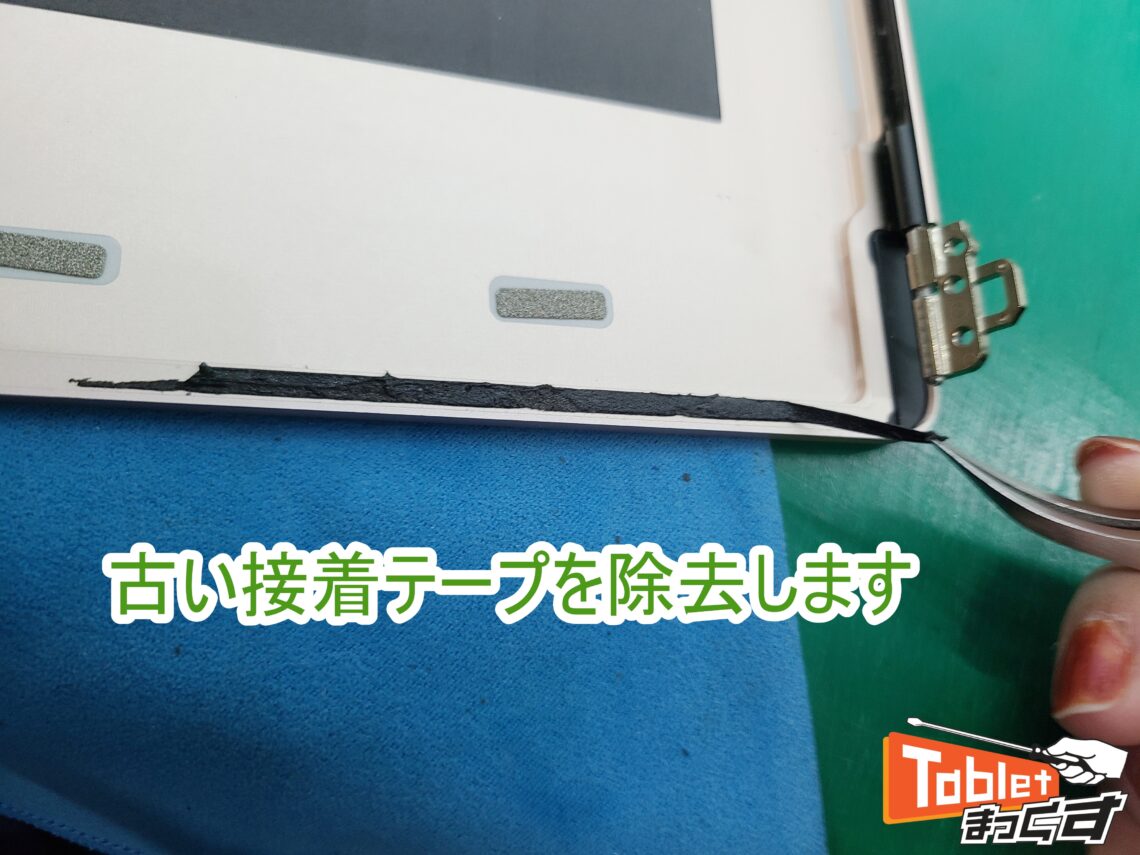

Surface Laptop3 13.5インチ 表示不良修理 清掃
テープの除去と清掃

ベゼル部分に熱を与えて破損ディスプレイを取り外していきます。ディスプレイ上部にフロントカメラパーツがあり、この付近は接着テープも細くなっているので貼りつきは弱いです。

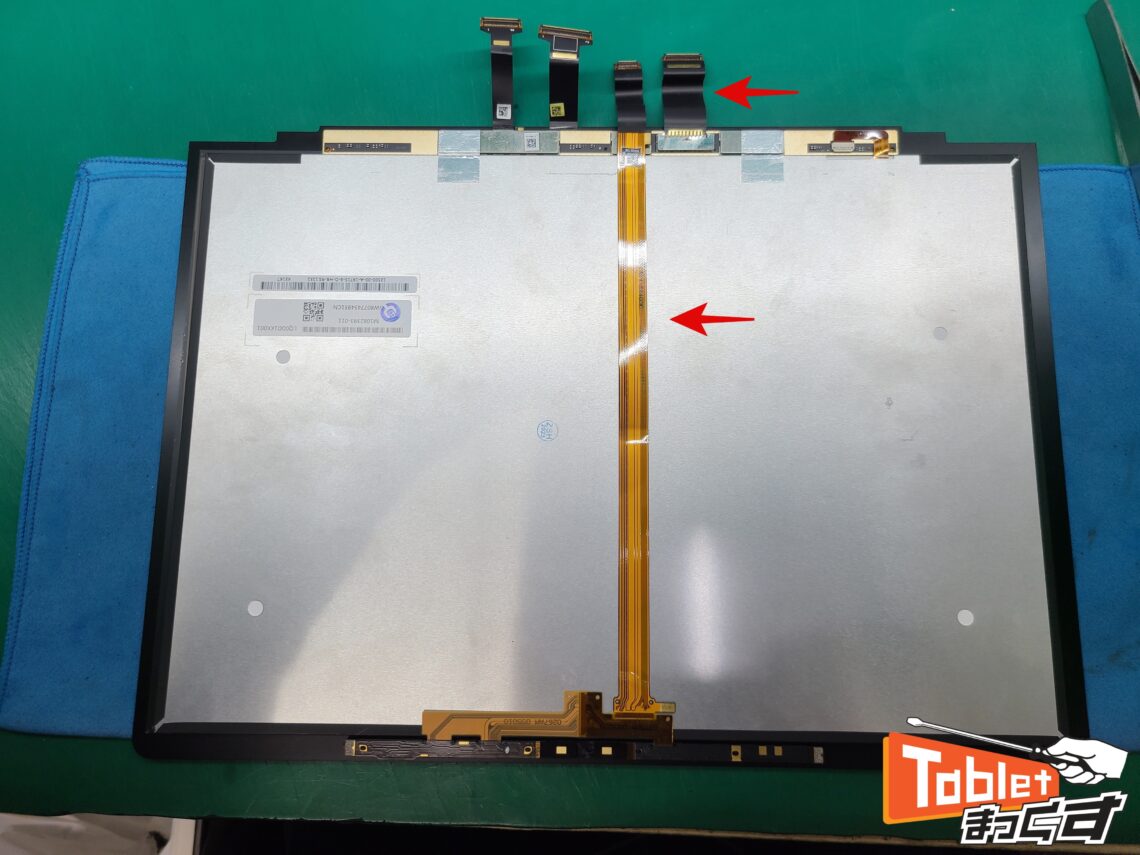

Surface Laptop3 13.5インチ 表示不良修理 移植パーツ
移植するフロントカメラパーツ(真ん中)と基板接続ケーブル(右)

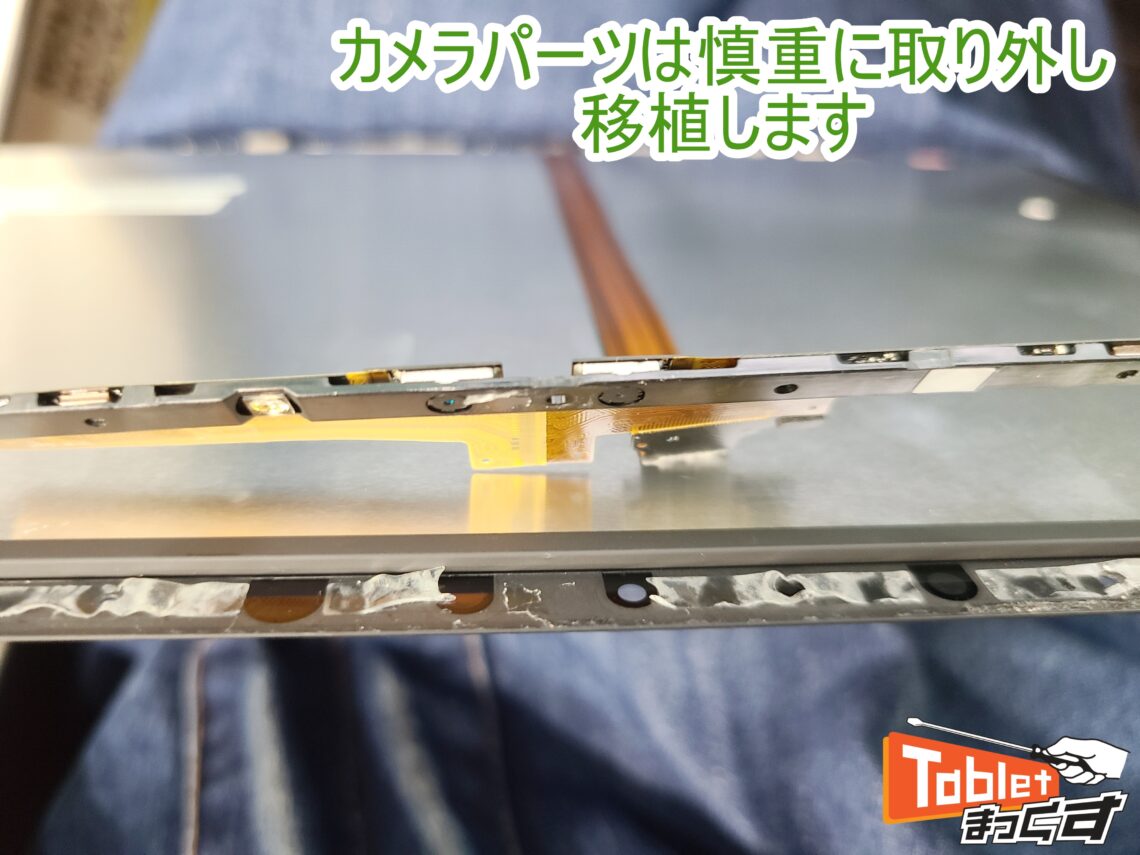

Surface Laptop3 13.5インチ 表示不良修理 フロントカメラパーツ取り外し
フロントカメラパーツ取り外し

新しいディスプレイに移植するパーツは赤い矢印の部分になります(基板接続ケーブル、フロントカメラパーツ)
フロントカメラ部分は両面テープで貼り付けてあるだけなので、熱を与えなくても簡単に取り外すことが出来ます。

Surface Laptop3 13.5インチ 表示不良修理 ディスプレイ仮付けテスト
新品ディスプレイの仮付けテスト

完全に組み上げてしまう前に新しいディスプレイの動作確認を行います。問題なければ再度取り外して、接着テープで施工していきます。

無事に修理完了です!

Surface Laptop3 13.5インチ 表示不良修理 ディスプレイ交換完了
Surface Laptop3 13.5インチ ディスプレイ交換完了!データそのままで無事修理出来ました

以上でディスプレイ交換の修理が完了致しました。
黒い線がなくなり、タッチや発色なども問題なく、動作良好です。
Surface Laptopは業界でも最速で修理スタートし、今では膨大な修理実績がございますので、安心してお任せいただけます。

メーカー名Microsoft
機種名Surface Laptop3 13.5インチ
故障内容表示不良
作業内容画面交換作業
作業時間約180分
即日対応可能
※予約状況・部品在庫によって前後します。

【大事なデータが入っているから消さずに修理したい!】
【週明けには使う用事があるから、即日直してほしい!】
などといったニーズにお応え致しますので、お困りの際にはお気軽にご相談下さいませ。

無事修理完了でございます!
この度もご依頼誠にありがとうございました。
