iPad mini 7 落としてから画面の一部が映らない【即日画面交換修理】

落としてから画面の一部が映らなくなった「iPad mini 7 (A17 Pro)」

今回は落としてから画面の一部が映らなくなってしまった「iPad mini 7 (A17 Pro)」の画面交換修理事例のご紹介です。

まずは店頭にて端末の状態を確認します。
電源を入れてみると、画面の約3分の1に黒と白の帯が表示されており、一部が正常に映らない状態でした。
症状から判断すると、内部の液晶が破損している可能性が高いと考えられます。

その他動作に問題はありませんが、このままでは満足にご使用いただけない状態のため、早速修理を行っていきます。

画面を剥がします

画面側から分解する構造のため、破損した画面の取り外しから行っていきます。

画面全体をヒートマットで予熱して、画面を固定しているテープの粘着を弱めます。

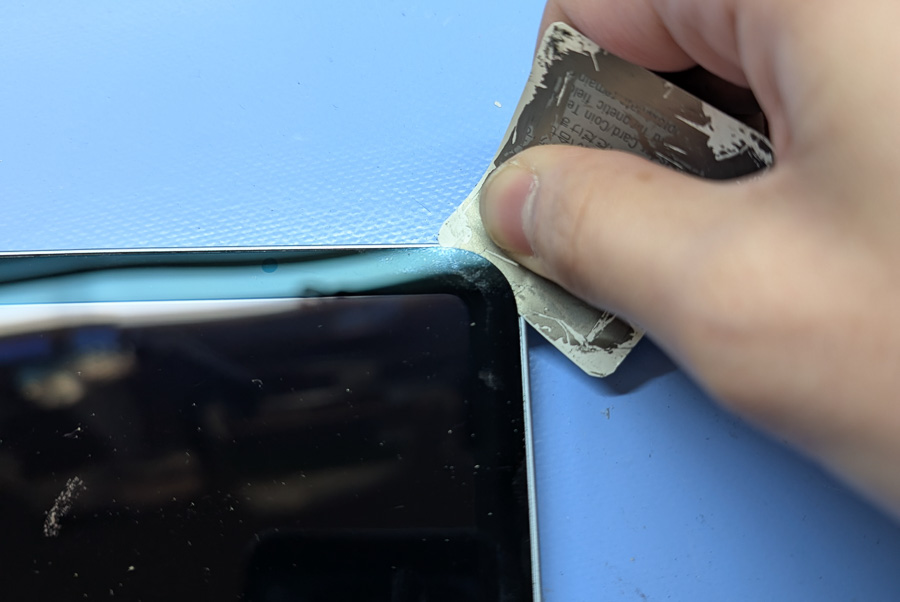

画面とフレームの隙間にカードを差し込んで、内部を傷つけないように全体を慎重に剥がしていきます。

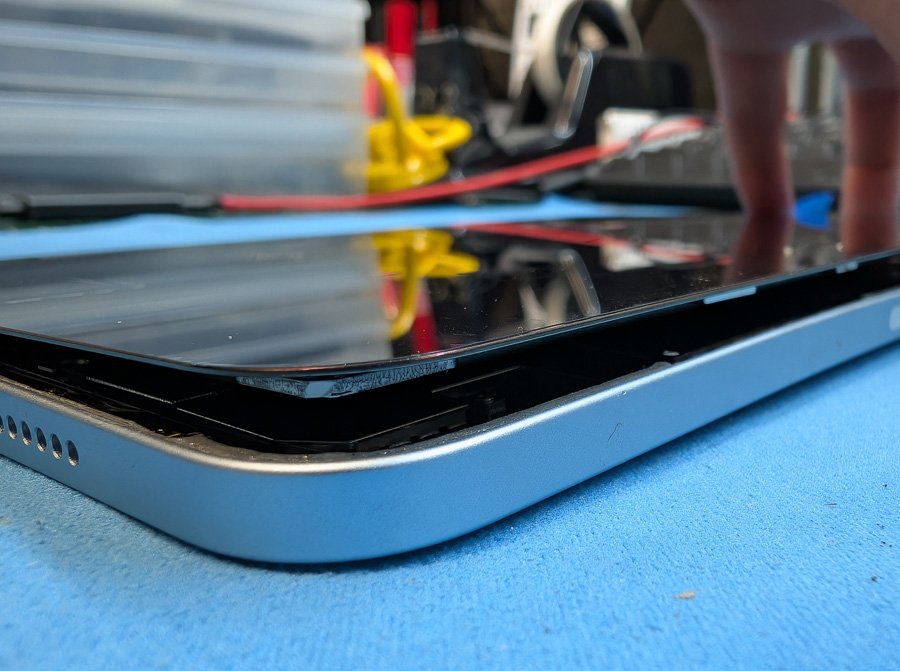

全体が剥がれたら、内部のケーブルに気をつけながら画面をゆっくりと持ち上げます。

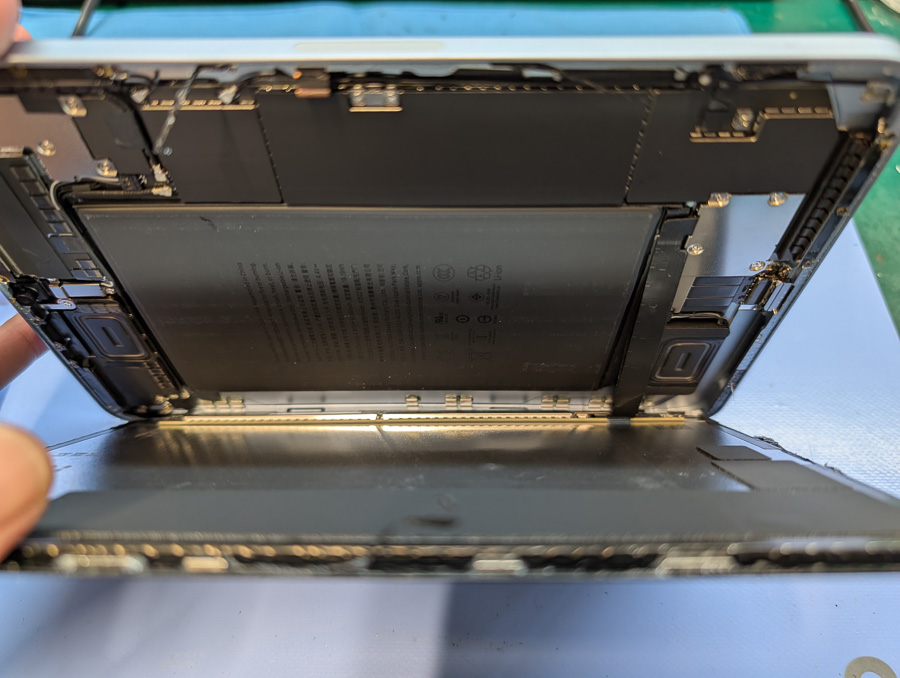

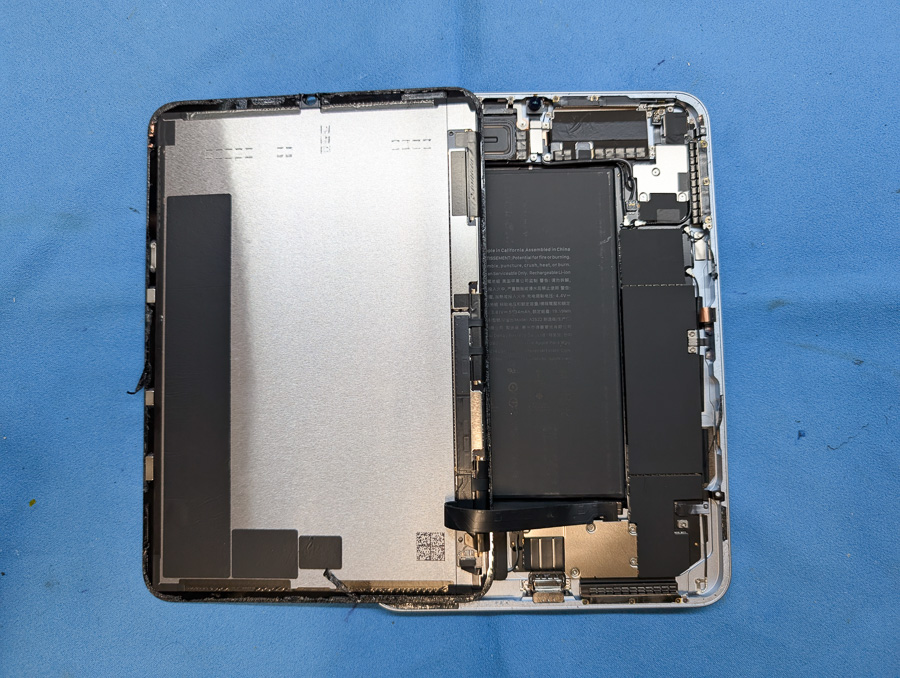

画面を左に倒して、一旦逃がしておきます。

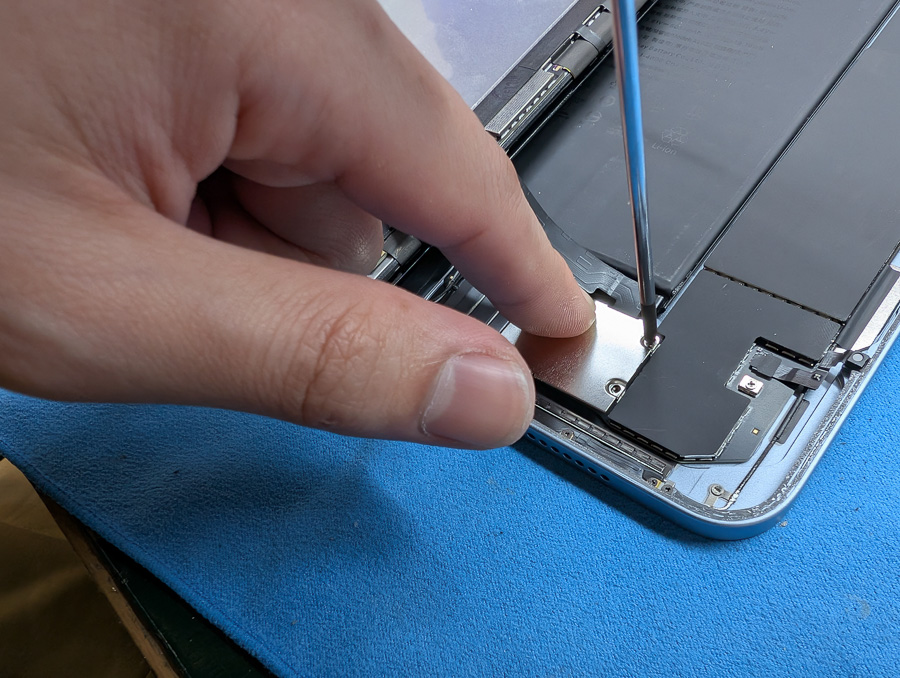

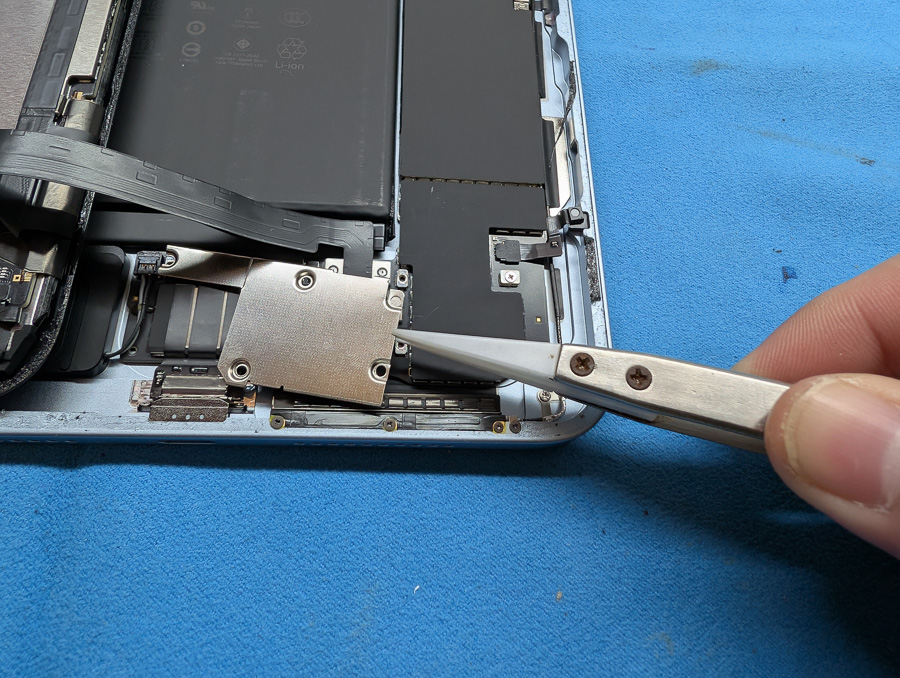

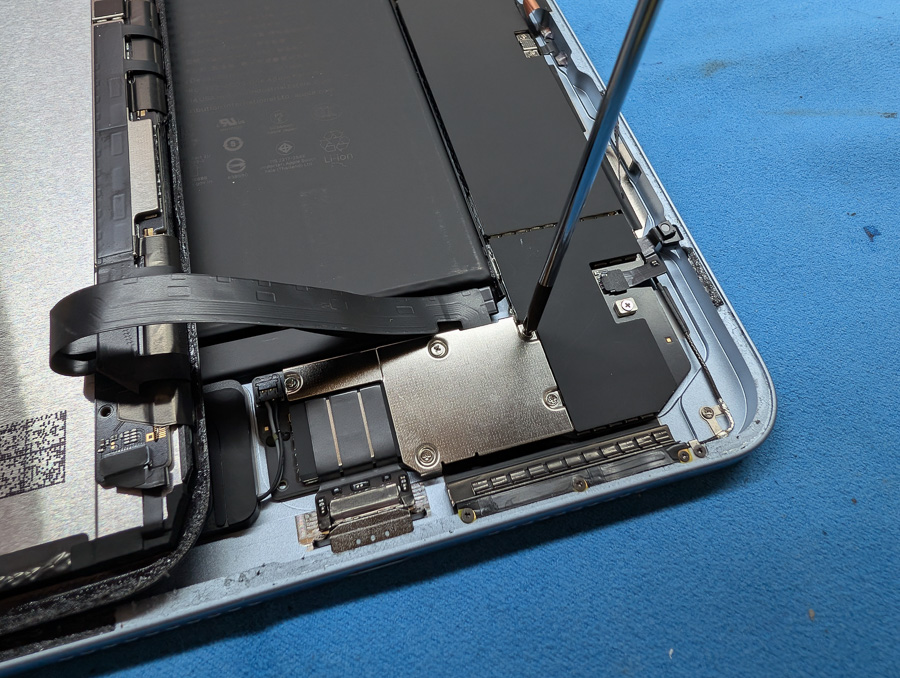

ディスプレイケーブルを覆っている金属の蓋を外します。

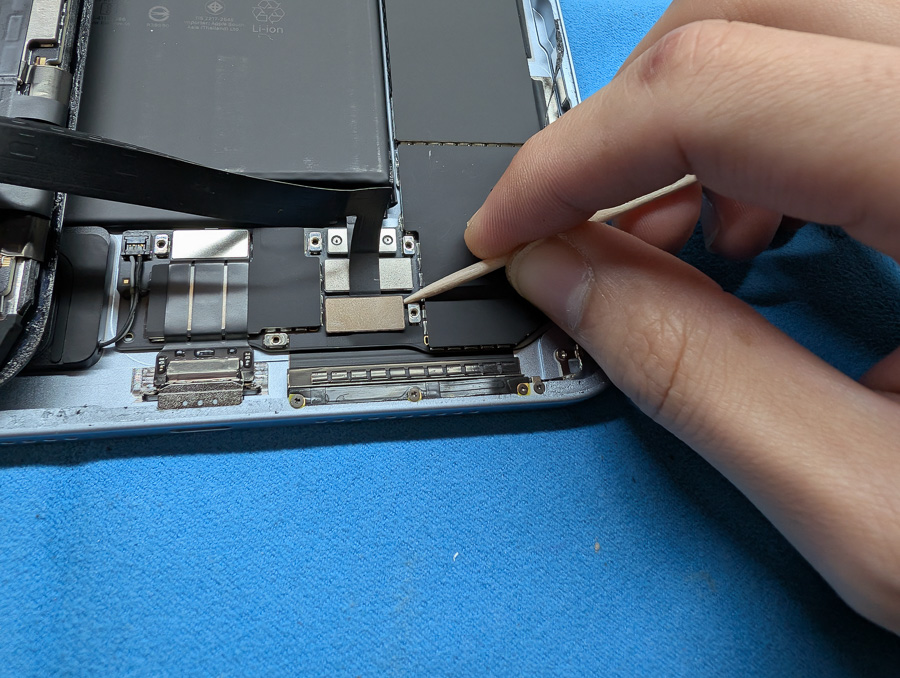

蓋が外れたらその下のディスプレイコネクタを外します。

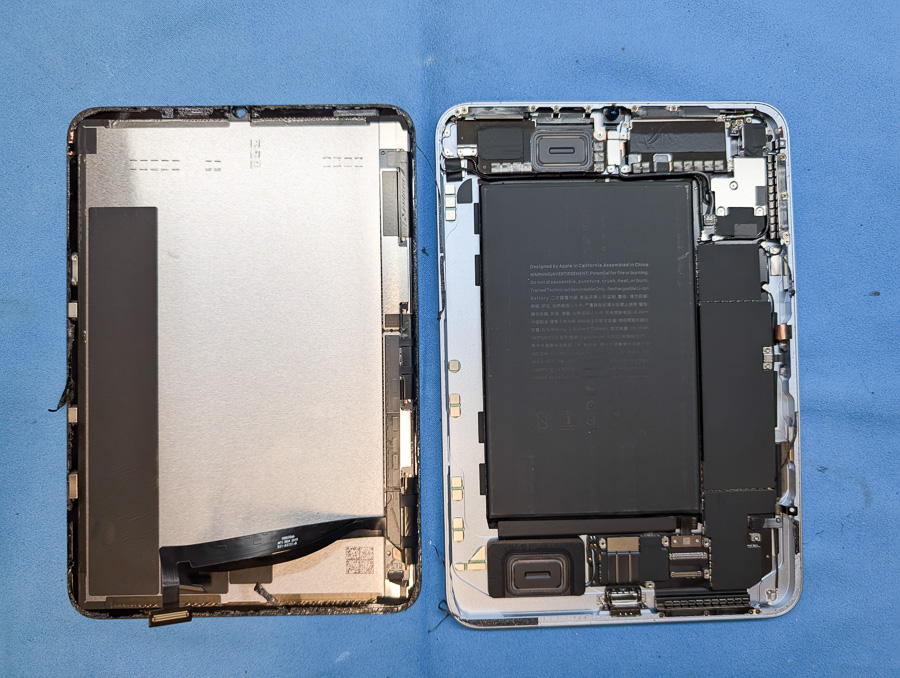

画面の取り外しが完了しました。
iPad mini 6以降、画面の取り外しは随分簡単になりました。

新しい画面パーツの動作チェックを行います

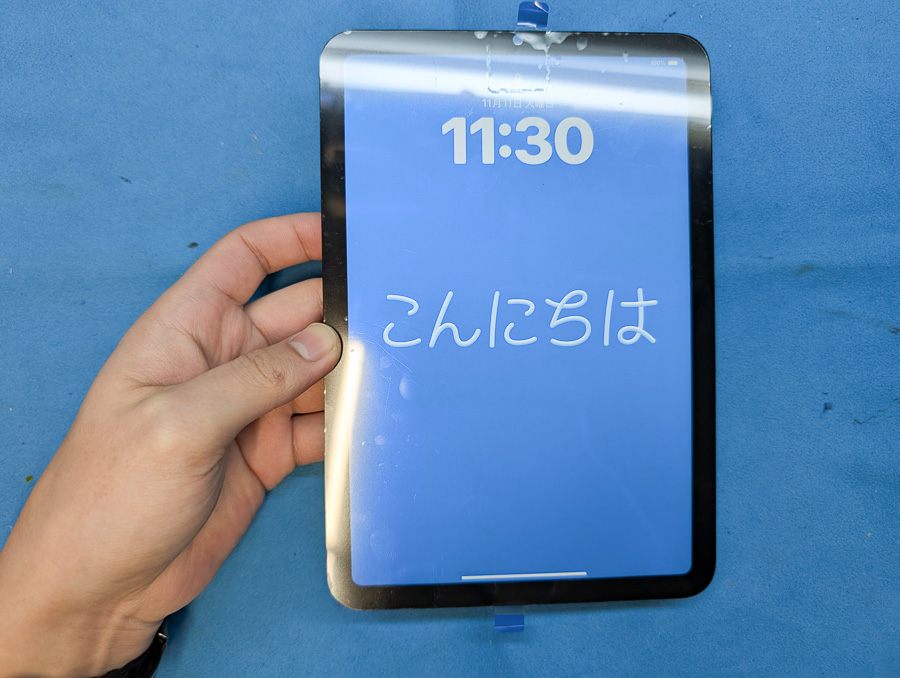

先程外したディスプレイコネクタに新しい画面パーツを接続して、動作の確認を行います。

正常な画面が表示され、各種動作も問題はありませんでした。
やはり今回の不良原因は落下による液晶の破損だったようです。

新しい画面を貼り付けます

新しい画面パーツの動作に問題がなかったので、実際に貼り付けて行きます。

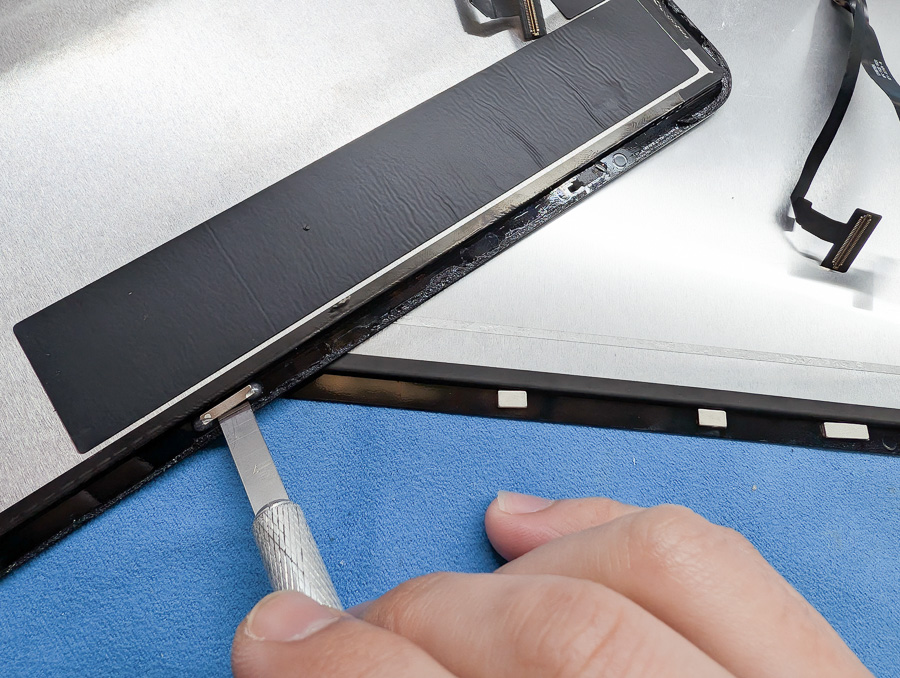

まずは、破損した画面に残っているマグネットなどのパーツを移植します。

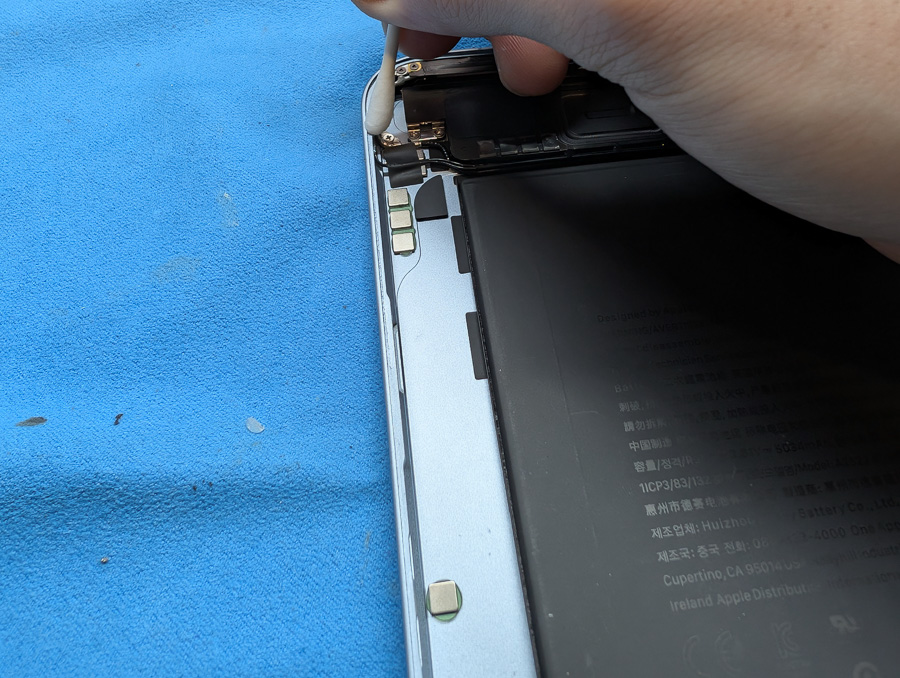

続けてフレームのテープを貼り付ける部分を無水エタノールで洗浄して、清掃・脱脂をします。
この作業を行うことで、テープがしっかりと貼り付き修理後の画面浮きを防止することができます。

清掃の完了したフレームに強力なテープを隙間なく貼り込んで、画面パーツを基板に接続します。

あとはズレの無いように画面をゆっくりと貼り合わせ、しっかりと圧着したら組み立ては完了です。

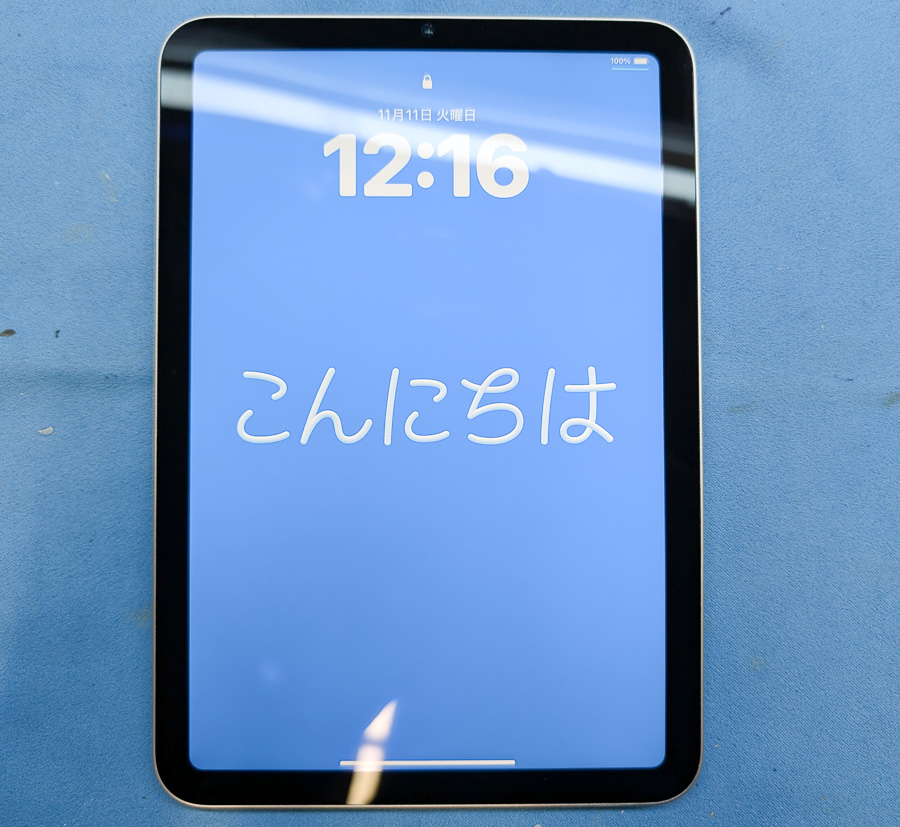

無事に修理完了です！

組み上がった端末の電源を入れて、各種動作の最終確認を行います。
表示やタッチ、その他動作も問題が見られなかったため、無事にお客様へご返却となりました。

この度も画面修理のご依頼をいただき誠にありがとうございます！

前機種の iPad mini6 と同様に、今回のモデルも非常に分解しやすく、修理時のリスクが少ない構造となっています。作業時間もそれほどかからないため、同様の症状でお困りの場合でも、部品在庫があれば即日の修理が可能です。郵送修理も全国より受け付けておりますので、まずはお気軽にお問い合わせくださいませ。

作業の詳細

メーカー名	Apple
シリーズ名	iPad mini
機種名	iPad mini 7 (A17 Pro)
故障内容	画面の液晶が割れて、表示が一部映らない
作業内容	画面交換修理
作業時間	約90分即日対応可能 ※予約状況・部品在庫によって前後します。
修理店舗	［東京］代々木駅前店
