Surface Laptop 5 13.5inch 液晶が割れて画面が映らない【即日画面交換修理】
液晶が割れて画面が映らなくなってしまったSurface Laptop 5 13.5inch
今回は液晶画面が割れてしまい、画面の映らなくなってしまったSurface Laptop 5 13.5inchの画面交換修理事例のご紹介です。
まずはお預かり時の動作確認を行います。
起動をしてみると内部で動いている感じはありますが、縦横にカラフルな線が画面全体に表示され、ほとんど表示の見えない状態でした。
また、液晶部分は大きく割れており、表示が真っ黒になっている箇所もあります。

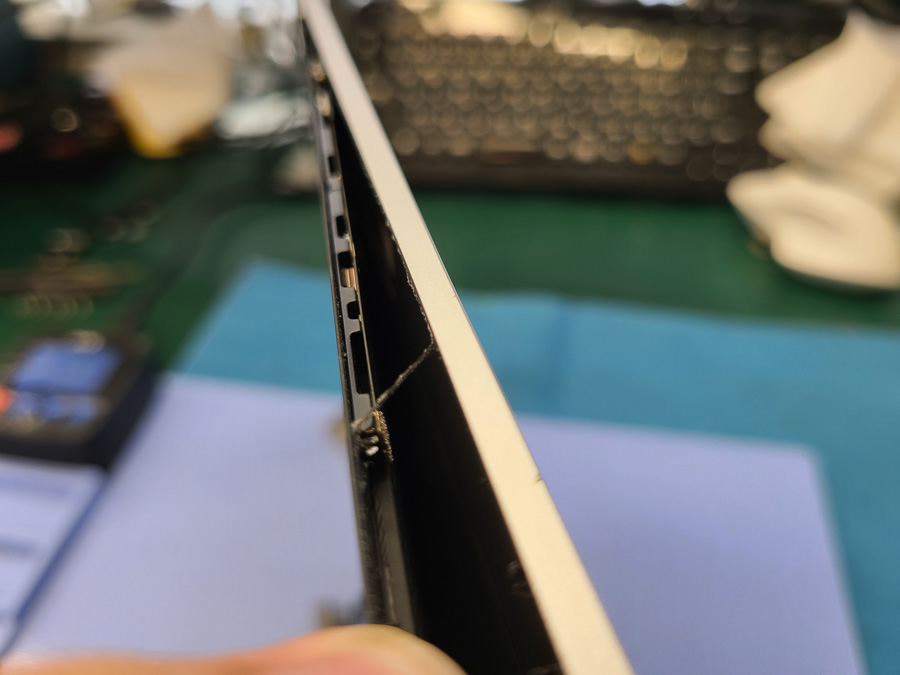

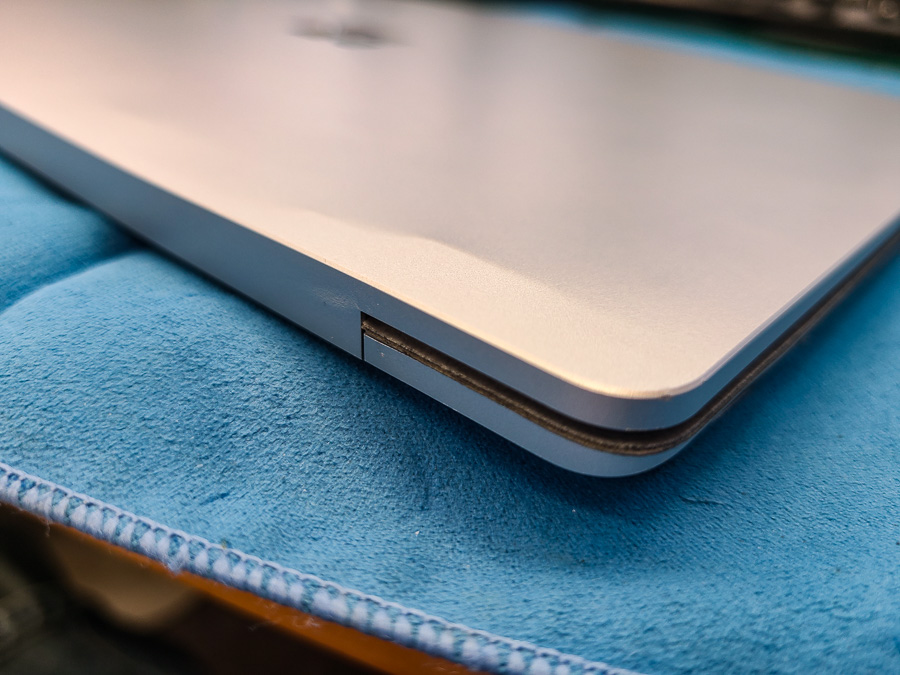

更によく確認をしてみると、TOPカバーのヒンジ付近に落下の衝撃によるフレームの歪みが見受けられました。
このままでは新しい画面が乗らない可能性があるため、フレームの修正も必要となりそうです。
状態確認もできたので早速修理を行っていきます。
まずはキーボードを取り外します
まずはキーボードを取り外していきます。

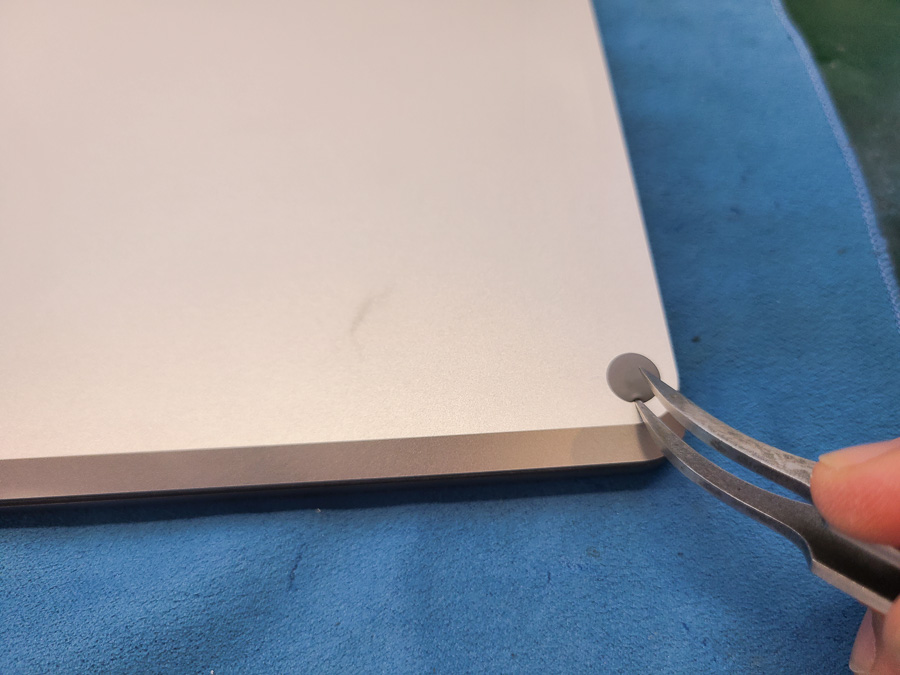

本体底面のゴム脚をピンセットなどで剥がします。

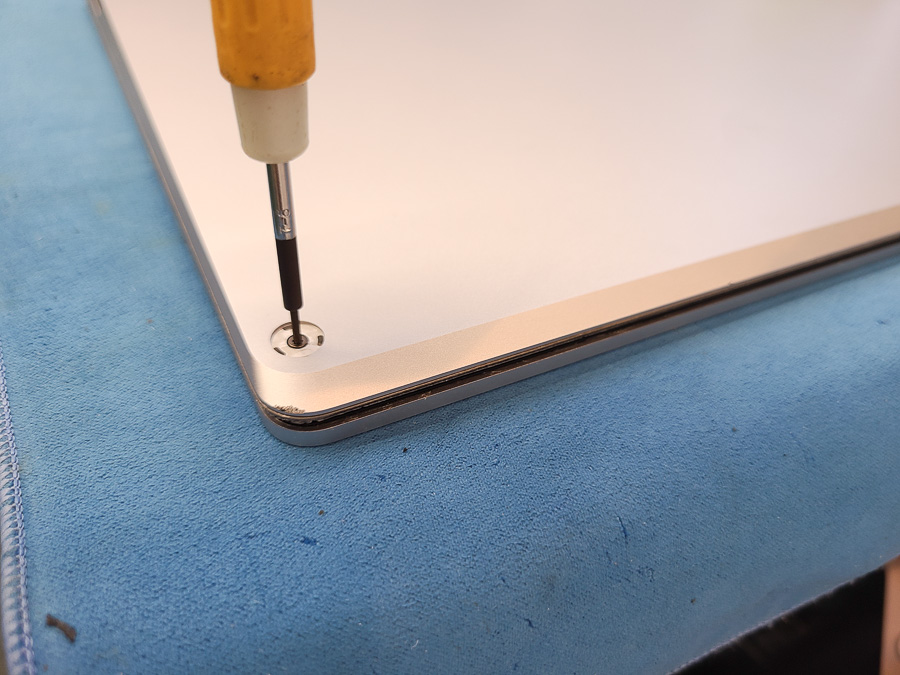

外れたらネジが見えるので、全て外します。

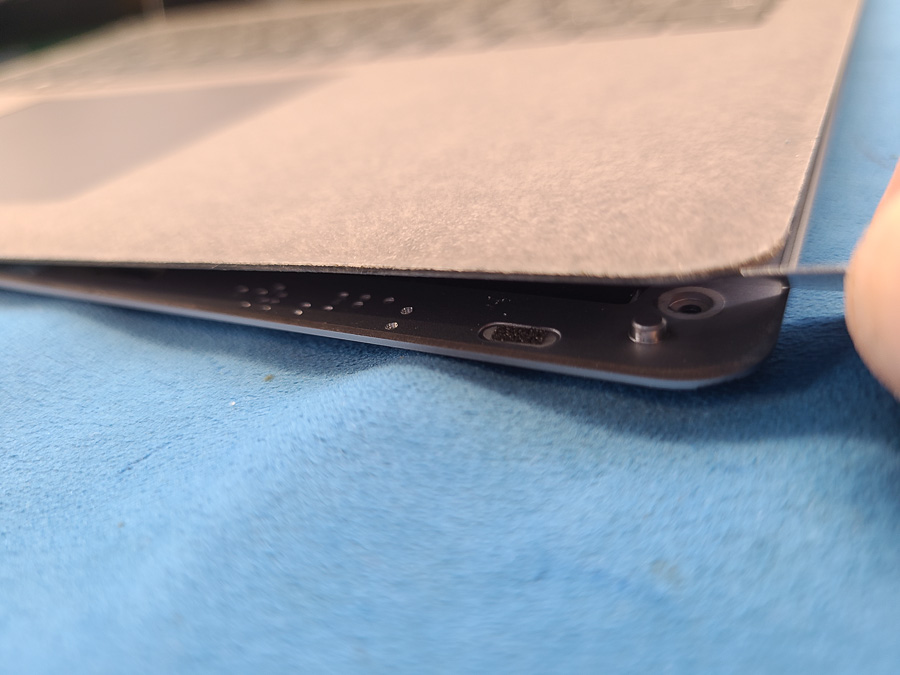

ネジが外れたらキーボードとフレームの間にヘラを差し込み持ち上げます。
マグネットで貼り付いているだけなので、一旦持ち上げた後は簡単に取り外せます。

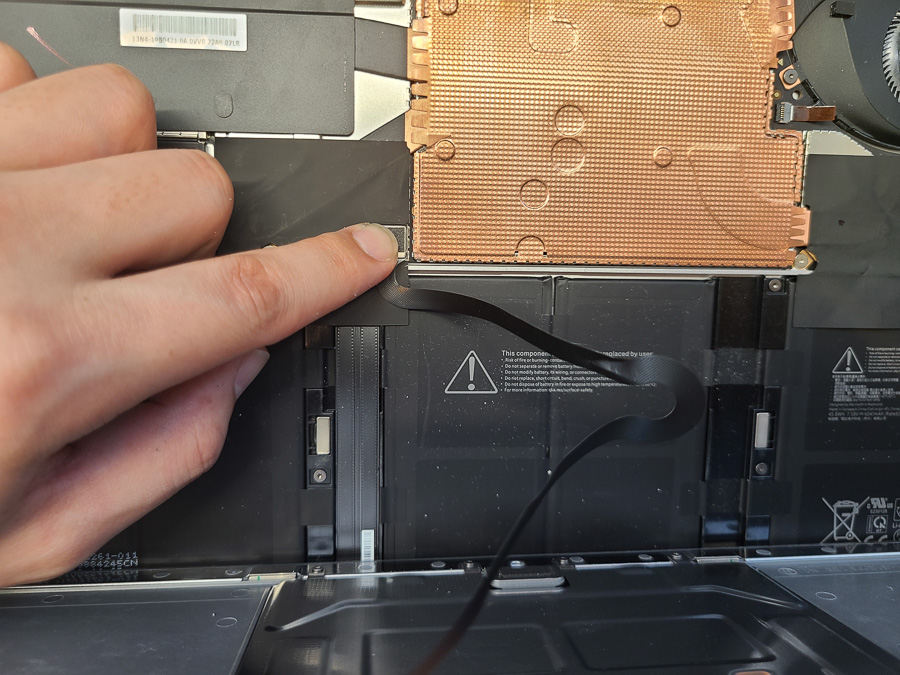

ある程度外れたら一旦持ち上げてキーボードとメイン基板を繋いでいるケーブルを外します。
これでキーボードの取り外しは完了です。

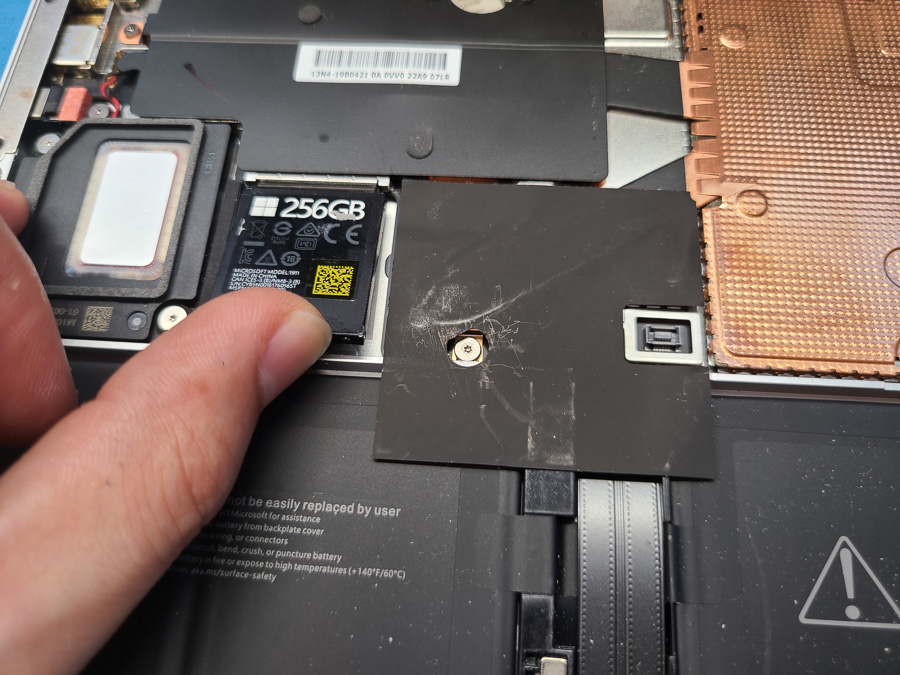

この後の作業を安全に行うために、お客様の大切なデータの入ったSSDを取り出しておきます。
画面ユニットを取り外せるところまで分解します

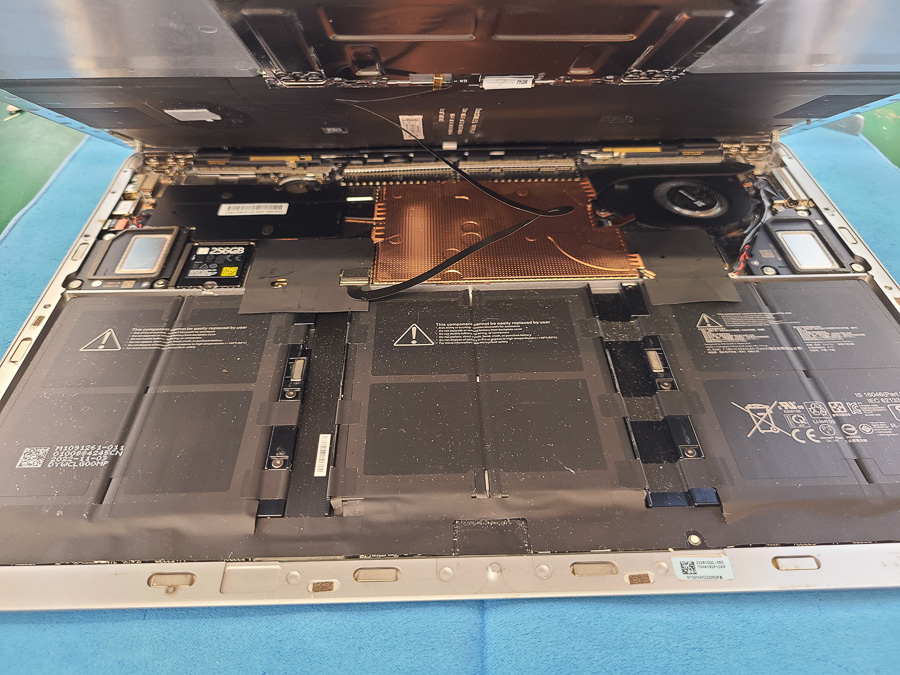

安全に作業できるようになったので、本体の分解を進めていきます。

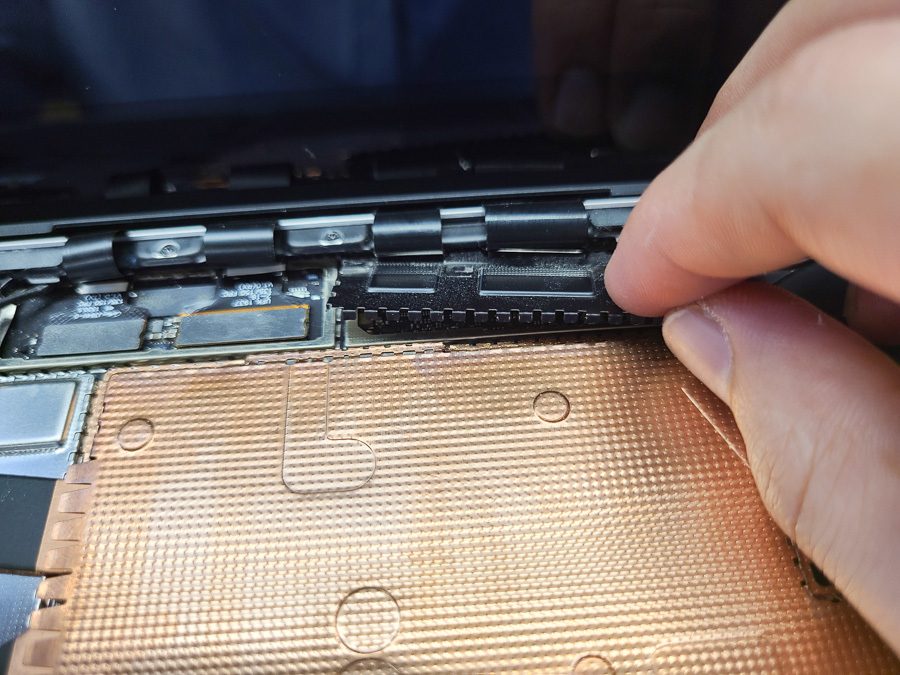

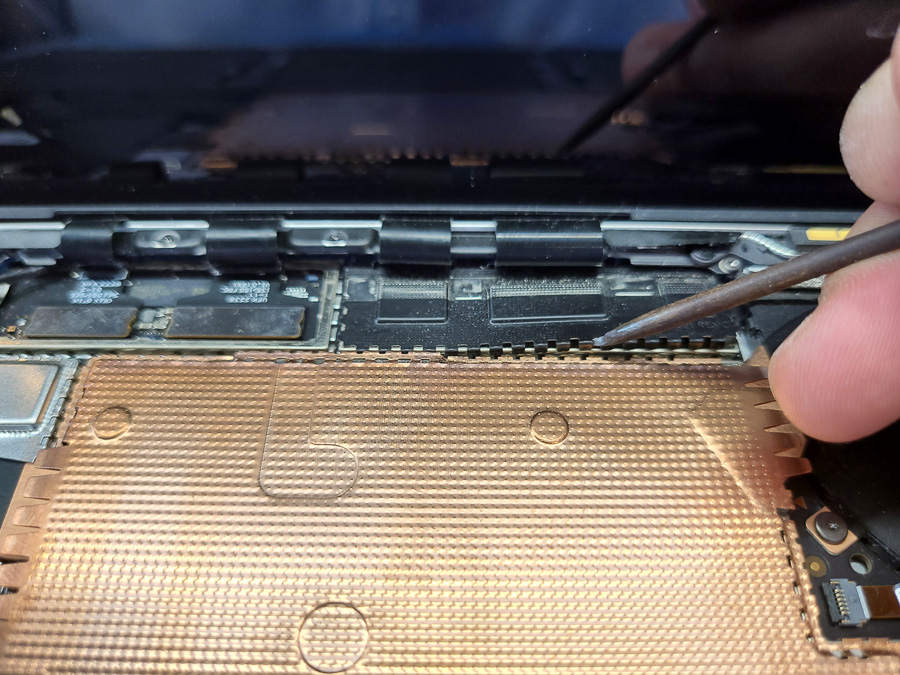

画面から伸びているケーブルを外すために、上に被さっている金属のシールドを外します。

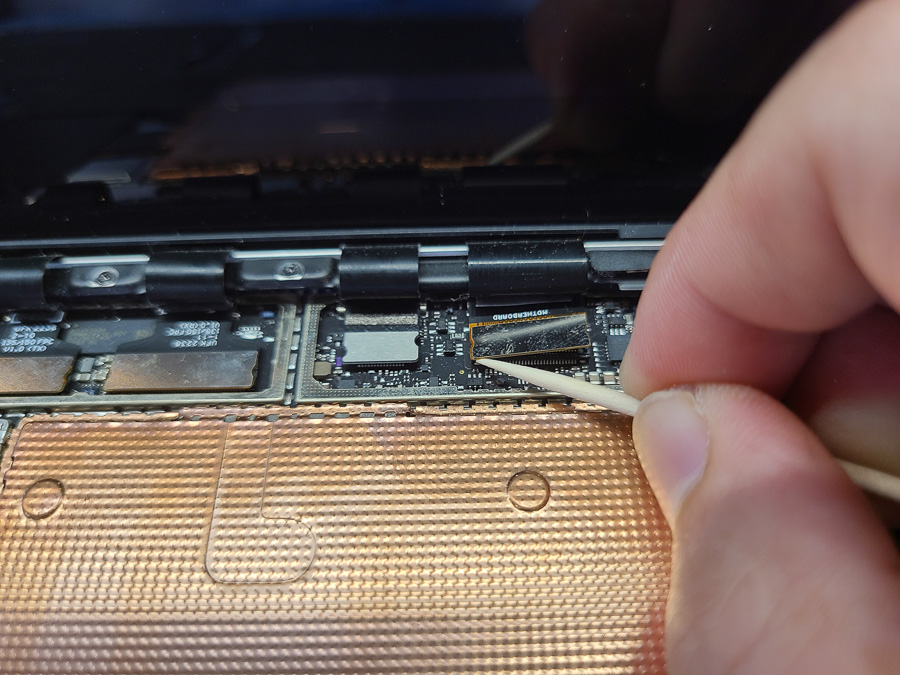

シールドの下にあるコネクタを外します。
コネクタのはまり方が硬いので、無理に持ち上げて破損させないように気をつけます。

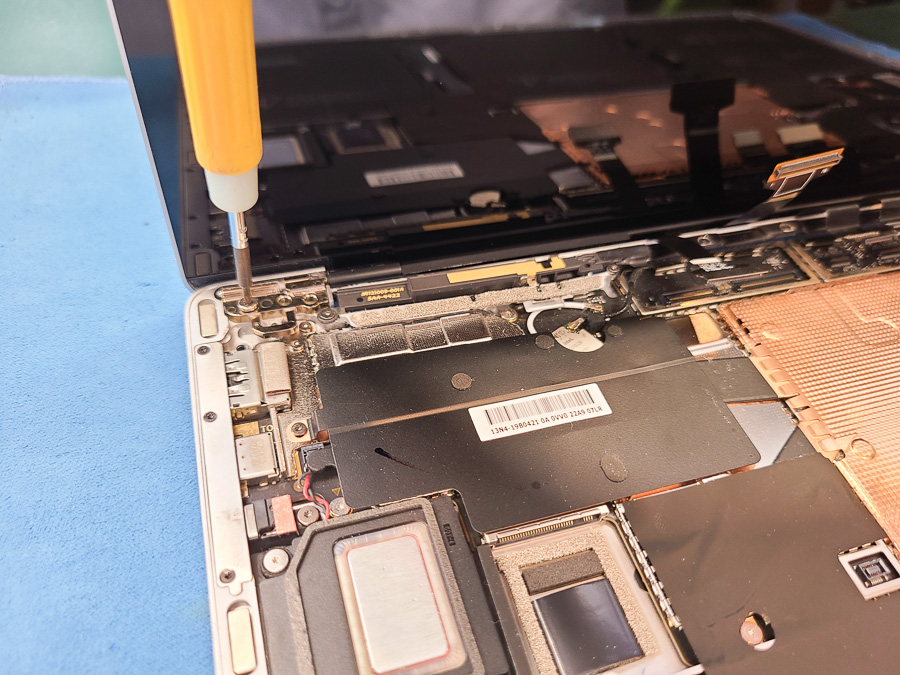

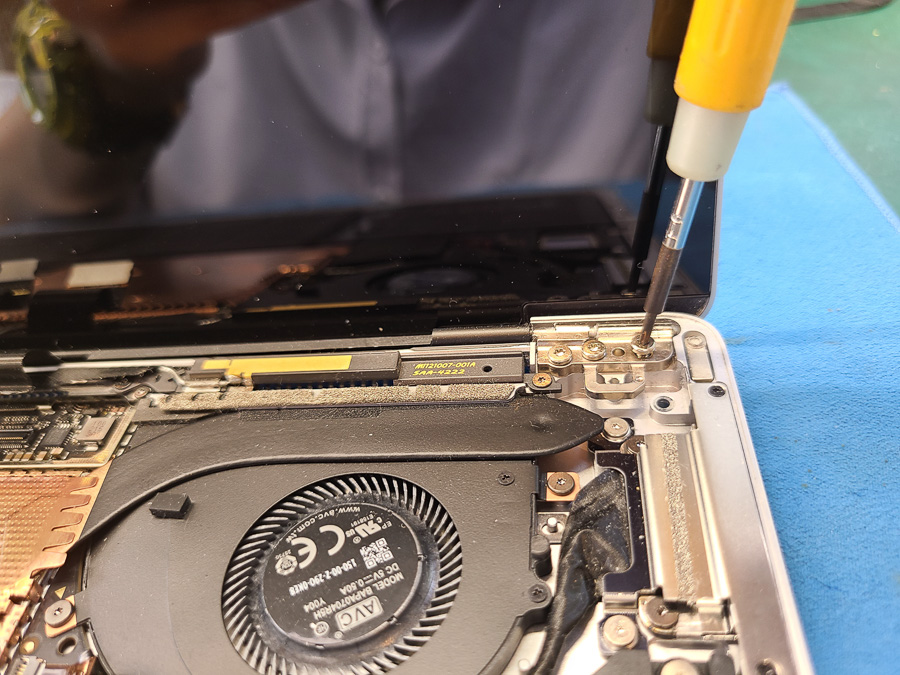

両サイドのヒンジのネジを外します。

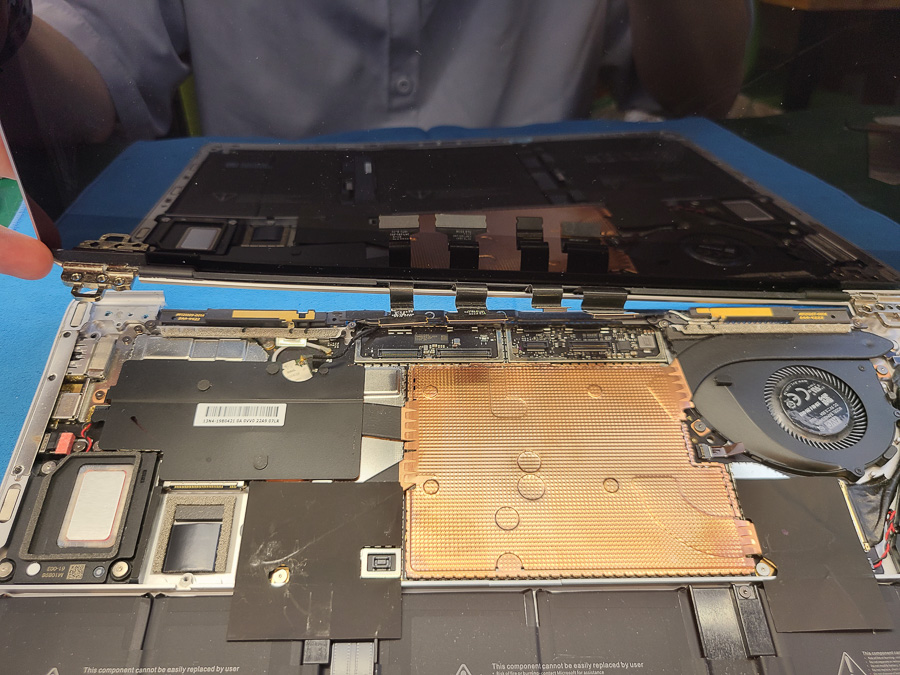

画面ユニットの取り外しが完了しました。
画面ユニットを分解します
画面ユニットの取り外しが完了したので、ユニットを分解して行きます。
まずはヒンジ部分にあるプラスチックのカバーを剥がします。

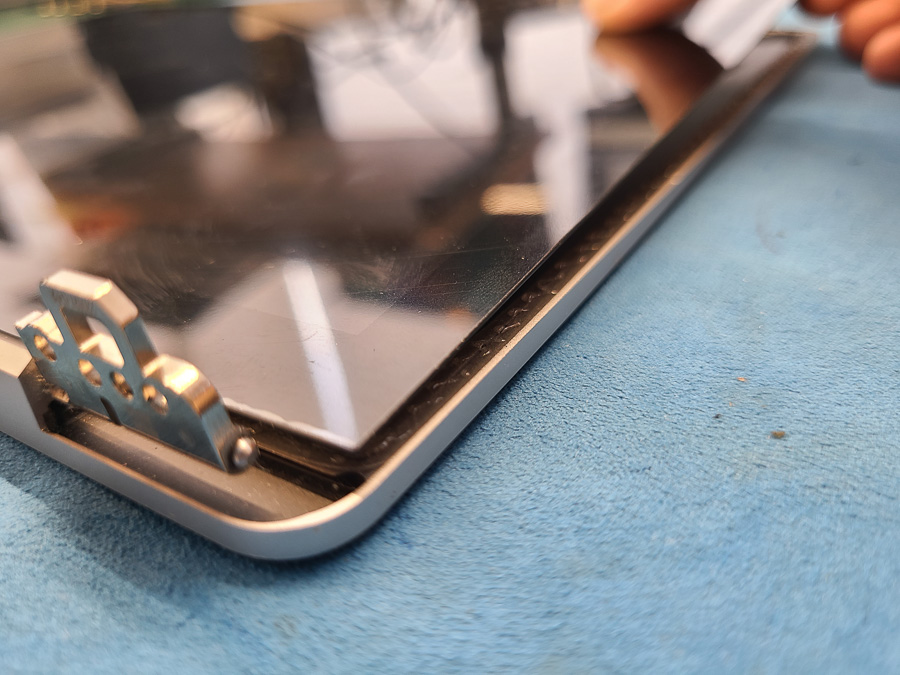

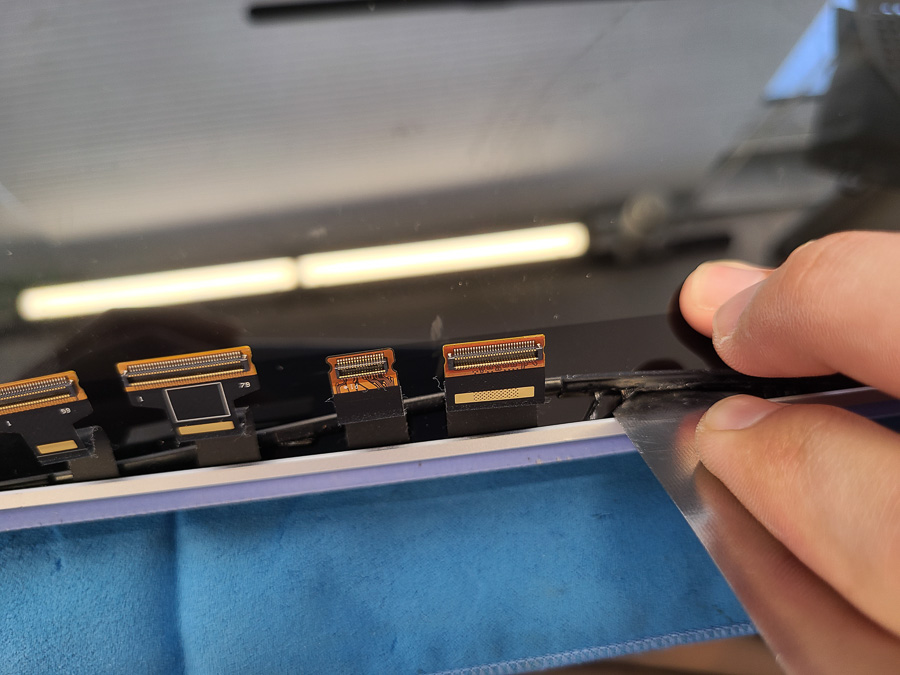

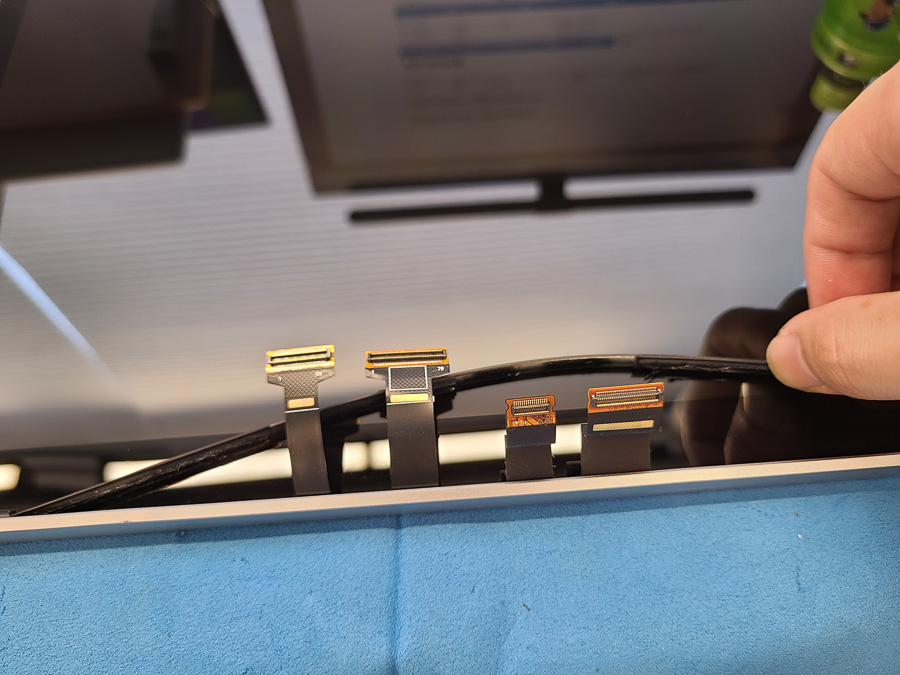

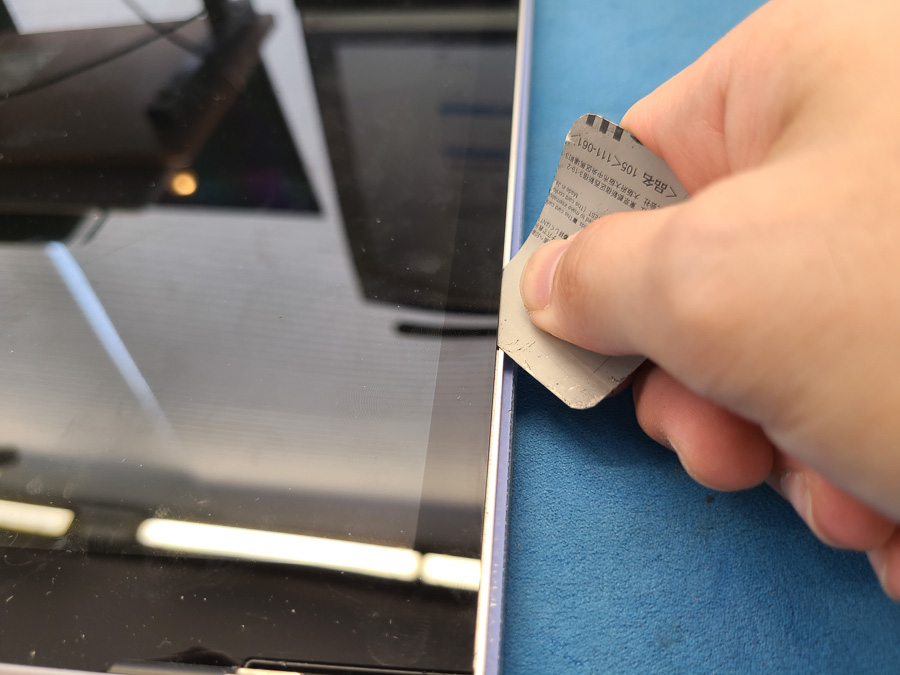

ヒートマットで全体を十分に温めて、フレームと画面の隙間にカードを差し込み剥がしていきます。
TOPの部分には破損しやすいセンサーユニットがあるので、カードを差し込まないように目視で確認しながら丁寧に剥がします。
無事に剥がれました。

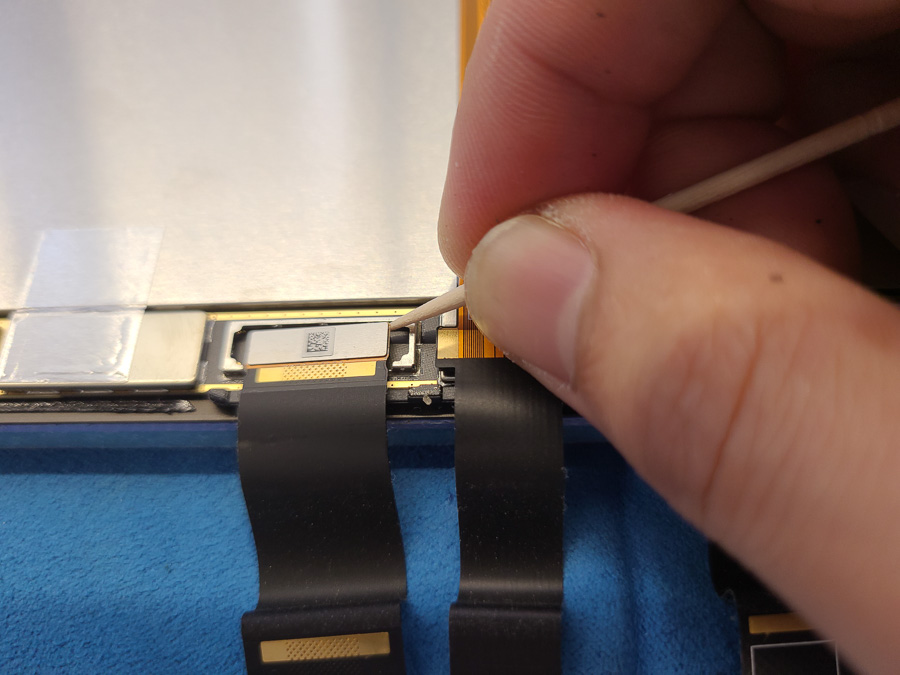

破損した画面から新しい画面に移植するパーツを一通り外します。

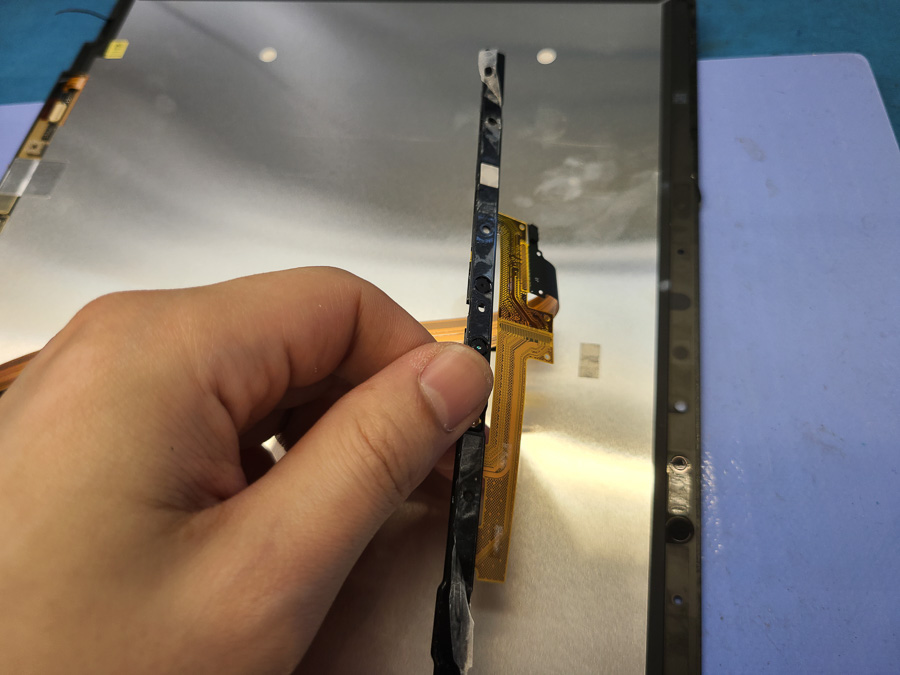

センサーユニットはテープでべったり張り付いていますが、非常に脆いパーツのため特に神経を使って外します。
新しいディスプレイパーツをテストします

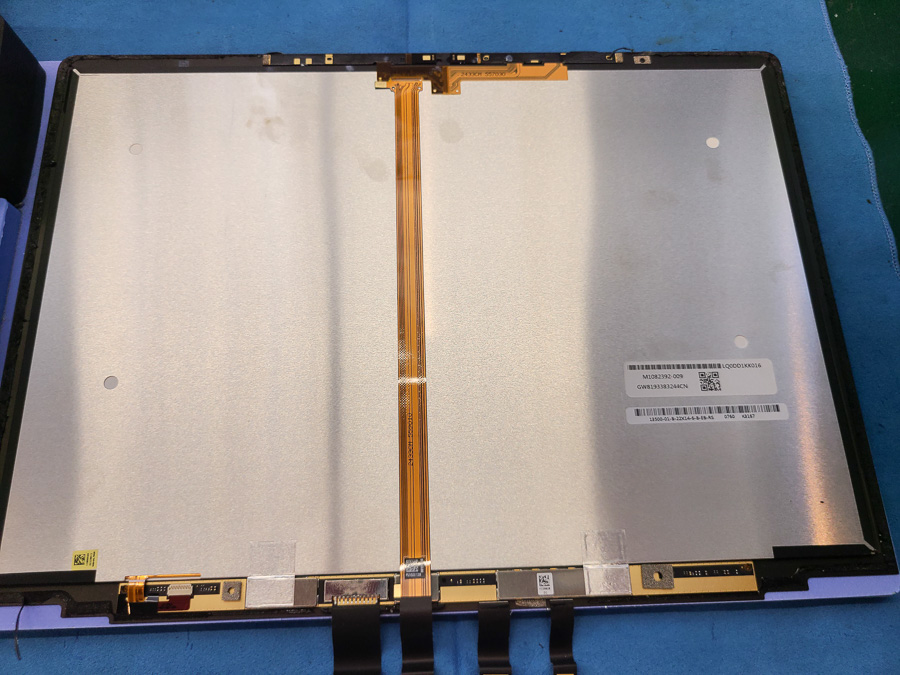

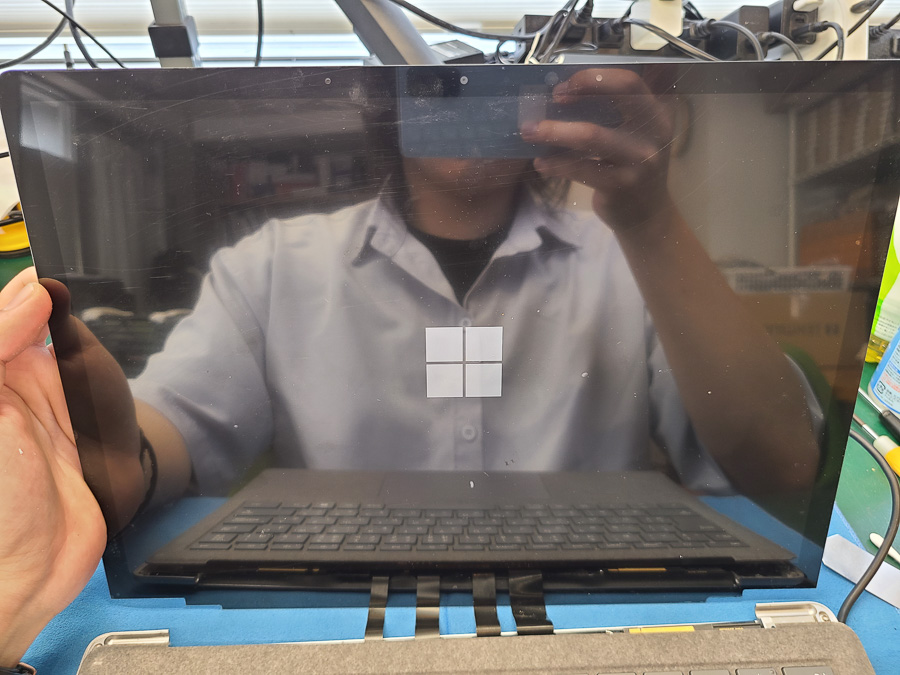

先程外した各種パーツを新しい画面に移植して、本体に仮接続して動作の確認をします。
こちらの端末はキーボードを含め一旦組み上げないとエラーが起きて起動ができないため、画面以外も取り付ける必要があります。
表示やタッチ、内部動作に問題がなければ次に進みます。
新しい画面を貼り付けます

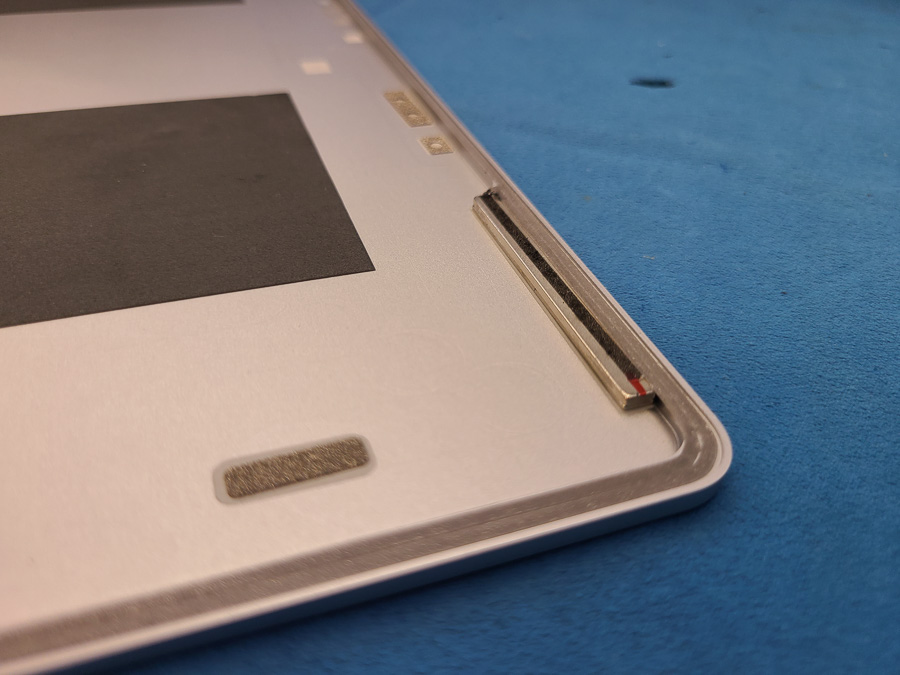

先ほど外した画面ユニットの天板部分を清掃します。

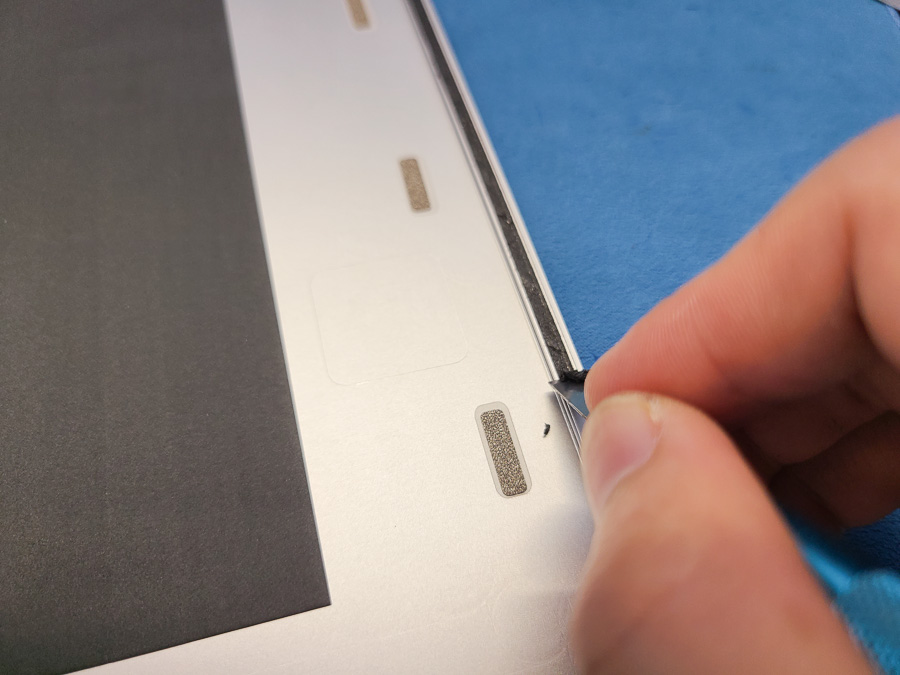

テープがこびりついているので、専用のヘラでこそぎ取っていきます。
また、フレームの歪みのあった部分も無理のない範囲で矯正を行っておきます。

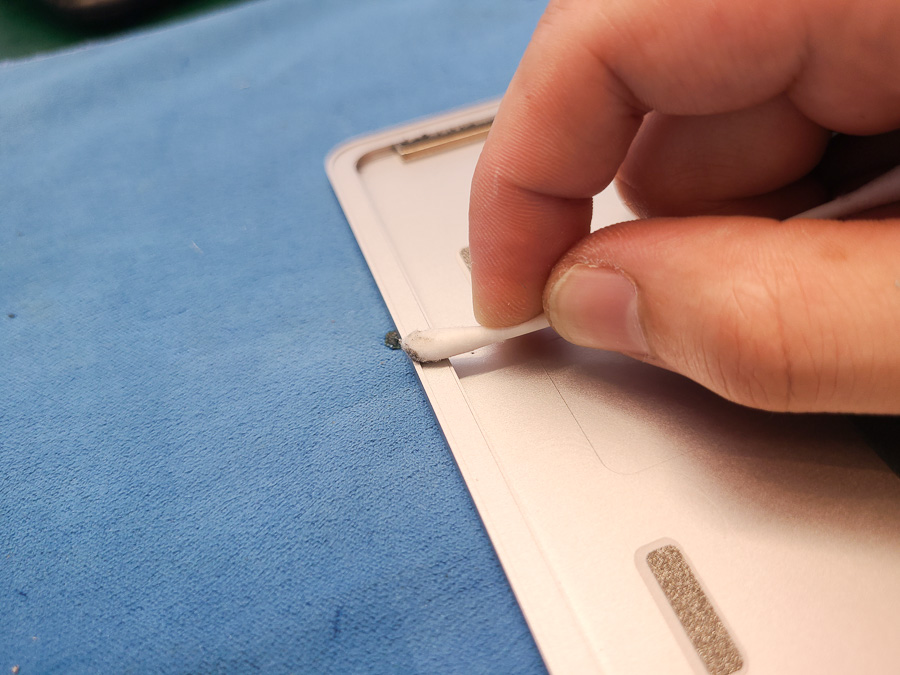

テープが剥がれたら、アルコールでしっかりと脱脂をします。
強力なテープを純正と同様の位置に隙間なく貼り込んで行きます。
この作業をしっかりと行うことでご返却後の画面浮きのリスクが最小限になるため、安心してご使用いただくための非常に大切な作業です。
後は画面とフレームにズレが無いようにしっかりと位置合わせを行い、圧着します。
最後にプラスチックカバーを取り付けたら画面ユニットの修理は完了です。
パーツを組み上げていきます
画面ユニットの修理が完了したので、全てのパーツを元通りに組み上げていきます。
まずはヒンジパーツをねじ止めします。
画面から伸びているケーブルをはめてシールドを取り付けます。

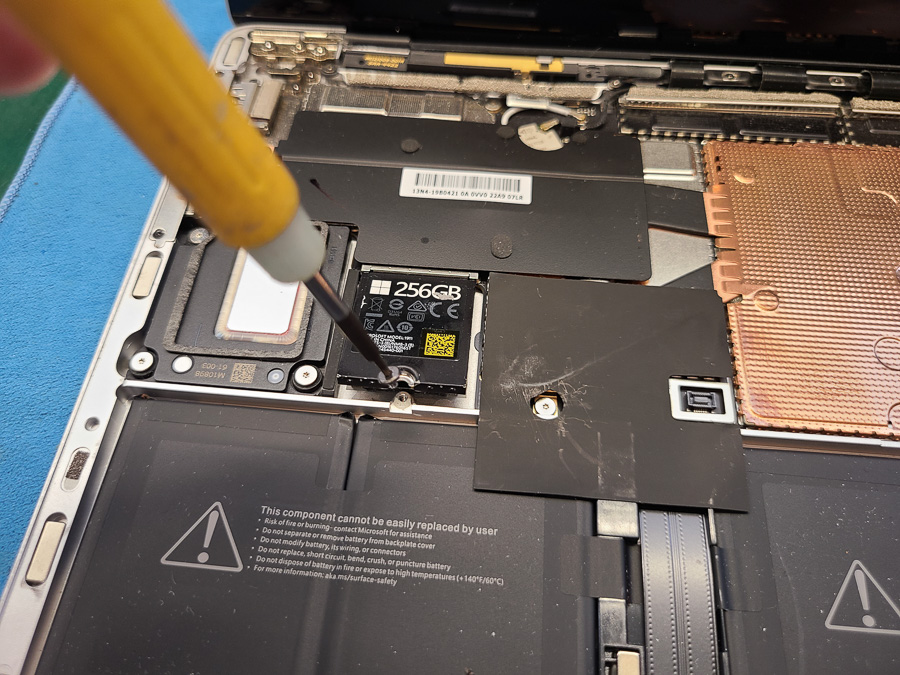

SSDを取り付けて、
キーボードのケーブルを本体に接続します。

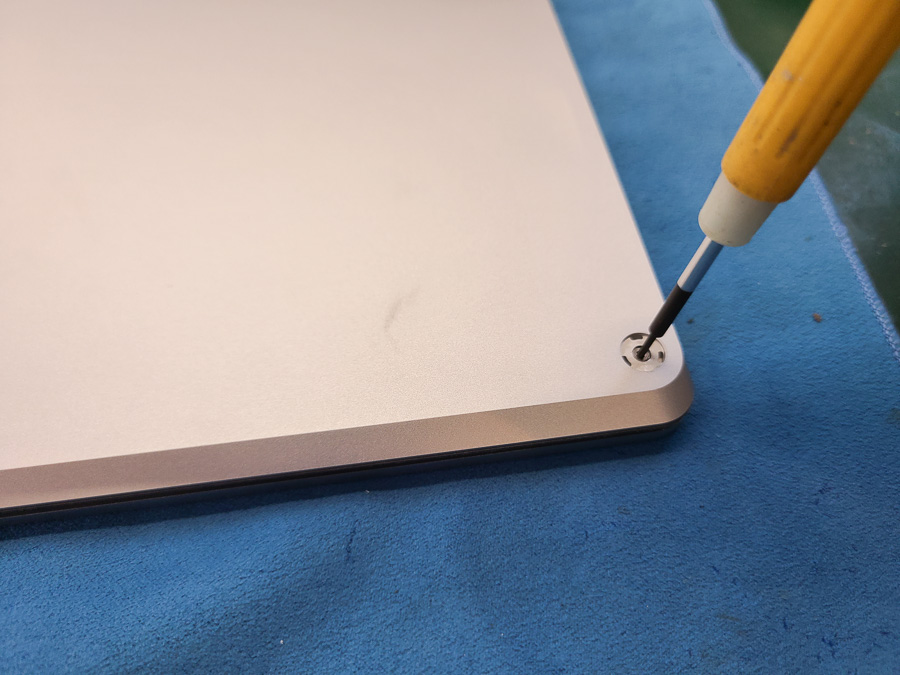

キーボードを取り付けたら裏からネジ止めして、ゴム脚を貼り付けます。
無事に修理完了です！

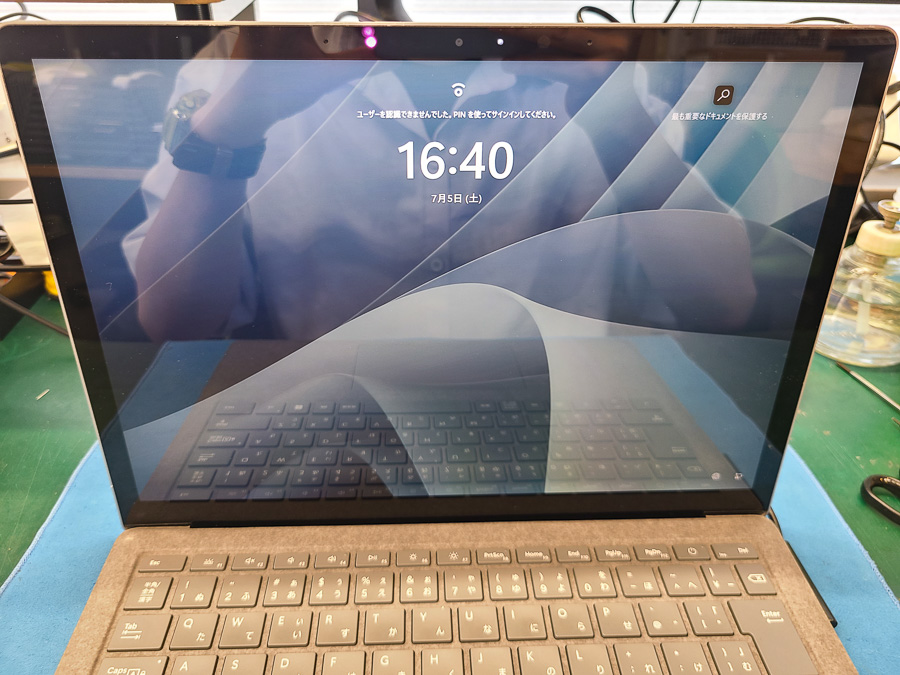

組み上がったら電源を入れて、各種動作をしっかりと確認します。
問題がなければ無事に修理は完了です！
この度もSurfaceの画面修理のご依頼をいただき誠にありがとうございます！
Surface Laptopシリーズの画面修理は以前の機種と比べて随分と簡単になりました。
構造もシンプルなため、分解による端末への負担も少なくオススメの修理となっております。
お急ぎの場合でも部品在庫があればご来店頂ければ即日修理可能ですので、お困りの場合は是非お気軽にご相談くださいませ。（郵送修理も往復送料無料で全国より受付を行っております。こちらも併せてご検討くださいませ。）
作業の詳細
| メーカー名 | Microsoft |
| シリーズ名 | Surface |
| 機種名 | Surface Laptop 5 13.5inch |
| 故障内容 | 液晶割れ※画面表示不良 フレーム歪み |
| 作業内容 | 画面交換修理 |
| 作業時間 | 約120~180分 即日対応可能 ※予約状況・部品在庫によって前後します。 ※フレームの歪みがひどい場合は追加でお時間を頂く場合がございます。 |
| 修理店舗 | ［東京］代々木駅前店 |
