Galaxy Tab S6 Liteの画面修理！突然の表示不良・真っ暗な画面を交換

この度はSAMSUNGのSペン対応Androidタブレット、「Galaxy Tab S6 Lite」の画面交換修理のご依頼を滋賀県東近江市のお客様よりいただきました。

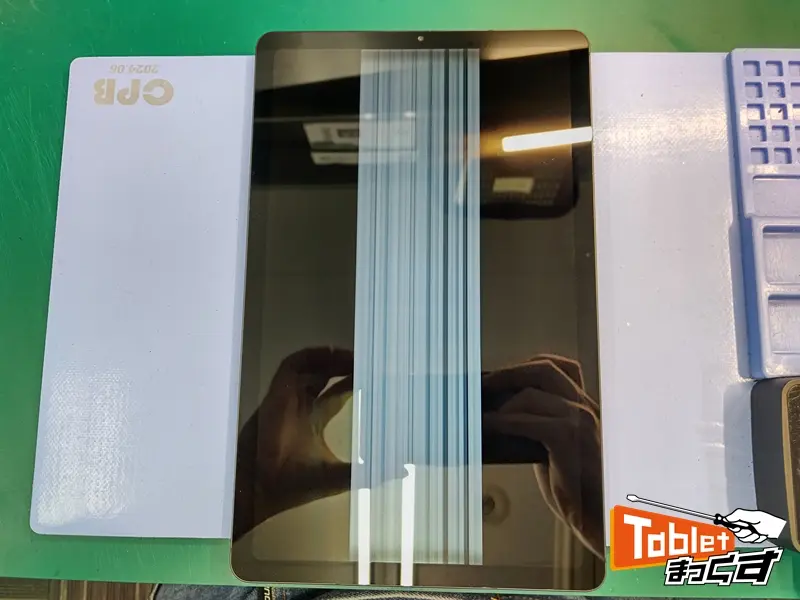

「使用するために起動しようとしたタイミングで、急に画面が真っ暗になり、そこから画面の真ん中に白い線が入り使用困難になってしまった」とのお悩みでお持ち込みいただきました。
落下などの物理的な衝撃がなくても、長時間の使用による発熱や内部パネルの自然故障、あるいは目に見えない微細なクラックなどにより、今回のような突然の表示不良を起こすことがあります。
通知音などが鳴っている場合は、画面パーツの交換のみで復旧できる可能性が非常に高いです。
メーカー修理ではデータが消去されてしまうことが一般的ですが、スマートまっくすでは故障したディスプレイ部品のみを交換するため、お客様の大切なデータはそのままで修理が可能です。
それでは、早速修理工程をご紹介いたします！

Galaxy Tab S6 Liteは、スマートフォンとは異なり画面（フロントパネル）側から分解を行っていく構造です。
大きな画面と本体フレームは強力な粘着テープで固定されているため、専用のヒートマットで適切な熱を加え、粘着力を弱めながら慎重に画面を剥離していきます。
内部のケーブルを断線させないよう、細心の注意を払います。

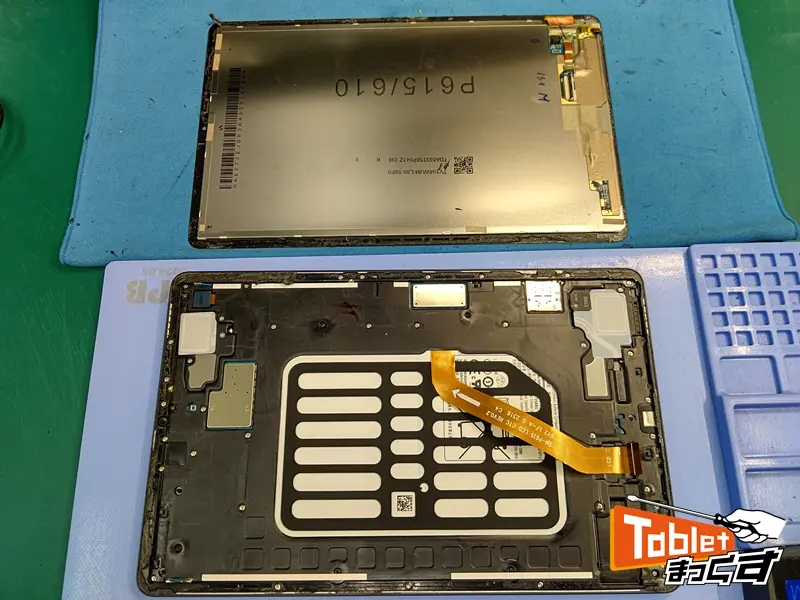

画面を少し持ち上げると、本体下部に画面のフレキシブルケーブルが接続されているのが見えます。
専用のツールを用いて、基板を傷つけないようにケーブルのコネクタを安全に取り外し、本体から完全に画面を分離させます。

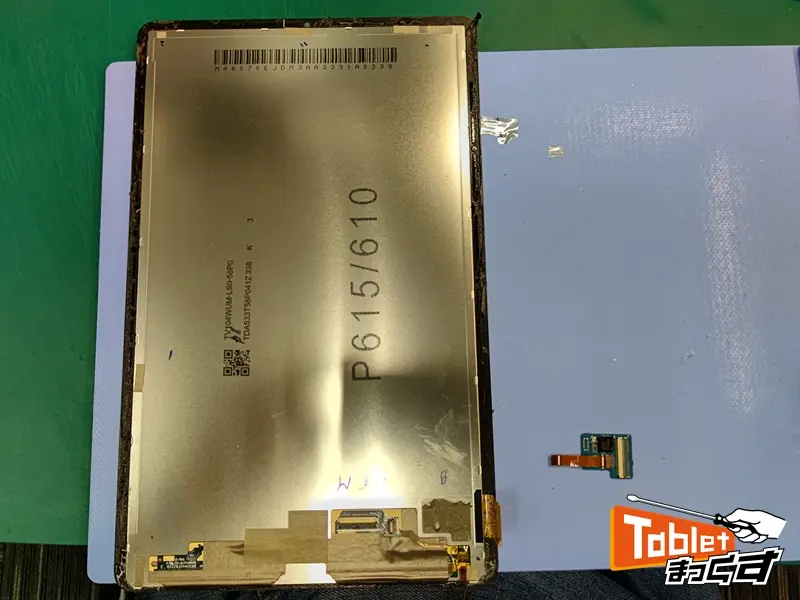

本体から画面が取り外せましたら、破損した画面から一部パーツを取り外します。
交換するディスプレイには写真右側の小さな基板が取り付けられておりませんので、慎重に取り外し、交換する新しい画面に移植します。

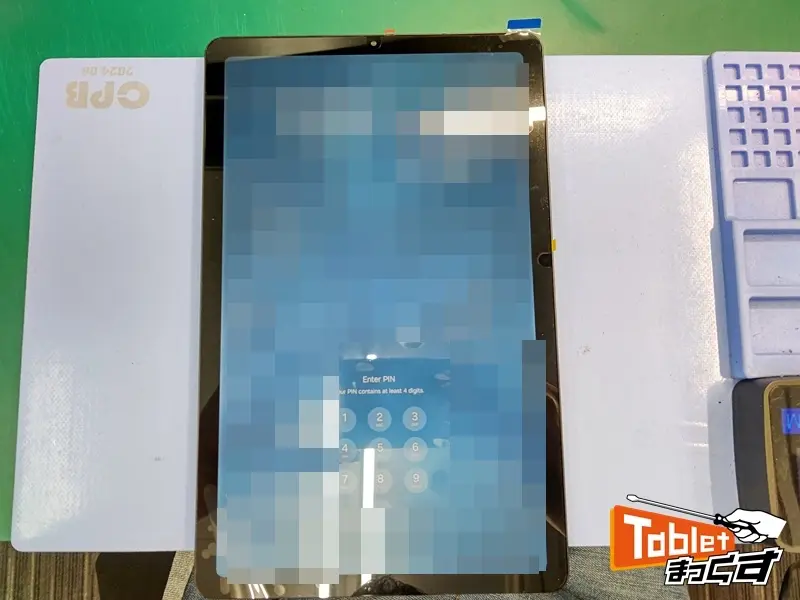

交換する新しい画面に古い画面から取り外したパーツを移植したら、交換パーツを基板に仮接続して仮組みテストを行います。
この状態で一度バッテリーを繋ぎ直し電源を入れ、正常にGalaxyのロゴが表示されるか、タッチ操作やSペンの反応に異常はないか、発色や明るさに問題がないか等入念にテストします。
この事前のチェックを徹底することで、組み上げ後の不具合を未然に防いでおります。
今回は仮組みの段階で問題なく綺麗な表示とスムーズな操作が確認できました。

動作テストで問題がないことが確認できたら、画面を取り付ける前に「フレームの徹底清掃」を行います。
本体フレーム側に残った古いテープの残骸や細かい汚れを専用の溶剤で綺麗に除去し、しっかりと脱脂します。
特にタブレットのような大きな端末の場合、この工程を怠ると新しい画面が浮いてきたり、接着不良の原因となりやすいため、念入りに行います。
清掃後は、フレームに両面テープを新しく施工し、新しい画面をズレのないよう丁寧に取り付けます。
その後、専用のクランプ（治具）を使用して画面全体に均一な圧力をかけ、一定時間しっかりと圧着させます。
このひと手間を惜しまず確実に行うことで、修理後の画面浮きを防ぎ、長く安心してお使いいただける高い耐久性を実現しています。

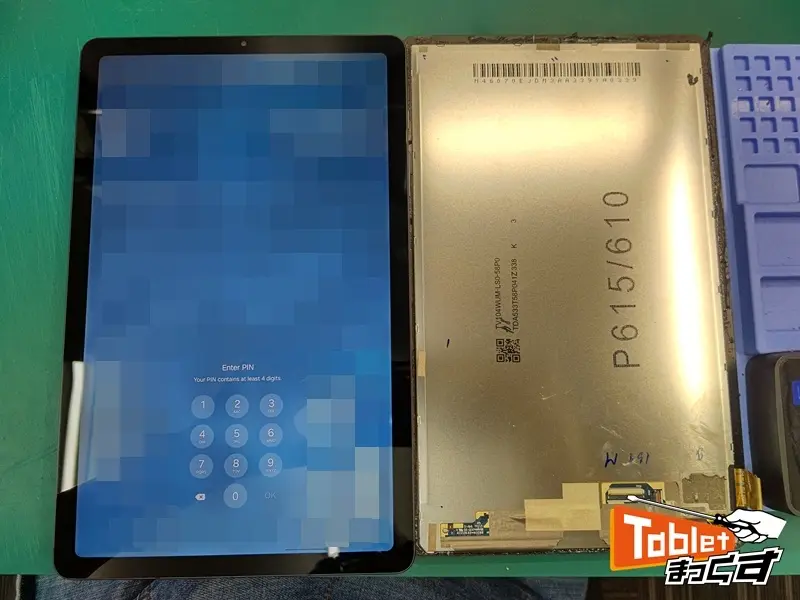

最後にもう一度全機能の動作確認を行い、無事にGalaxy Tab S6 Lite画面交換修理完了です！
突然表示不良になってしまったGalaxy Tab S6 Liteが、お客様の大切なデータもそのままで綺麗に蘇りました。
