いつもお世話になっております。

今日修理するのは、LAVIE Tab T12 12QHD1（型番：T1295/DAS）です。
画面サイズは12.6インチ、表示もきれいで、動画視聴にもとてもよさそうな機種ですが、
今はせっかくの大画面、使うことができません。

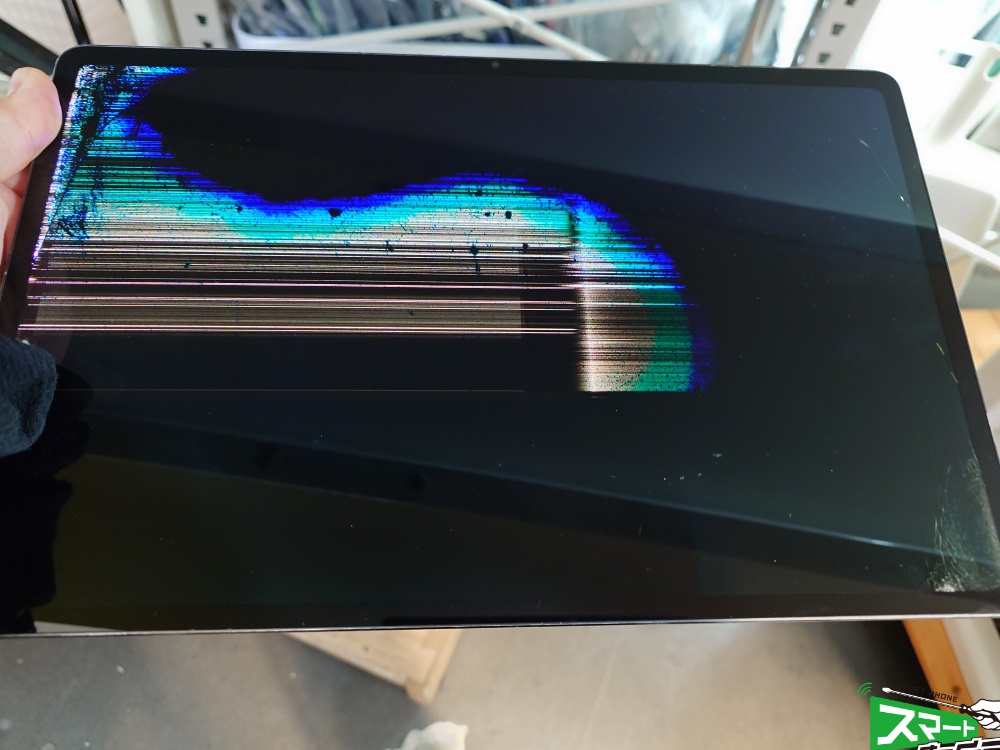

電源を入れても、この通り。
乱れた画面が表示されるだけになってしまっています。

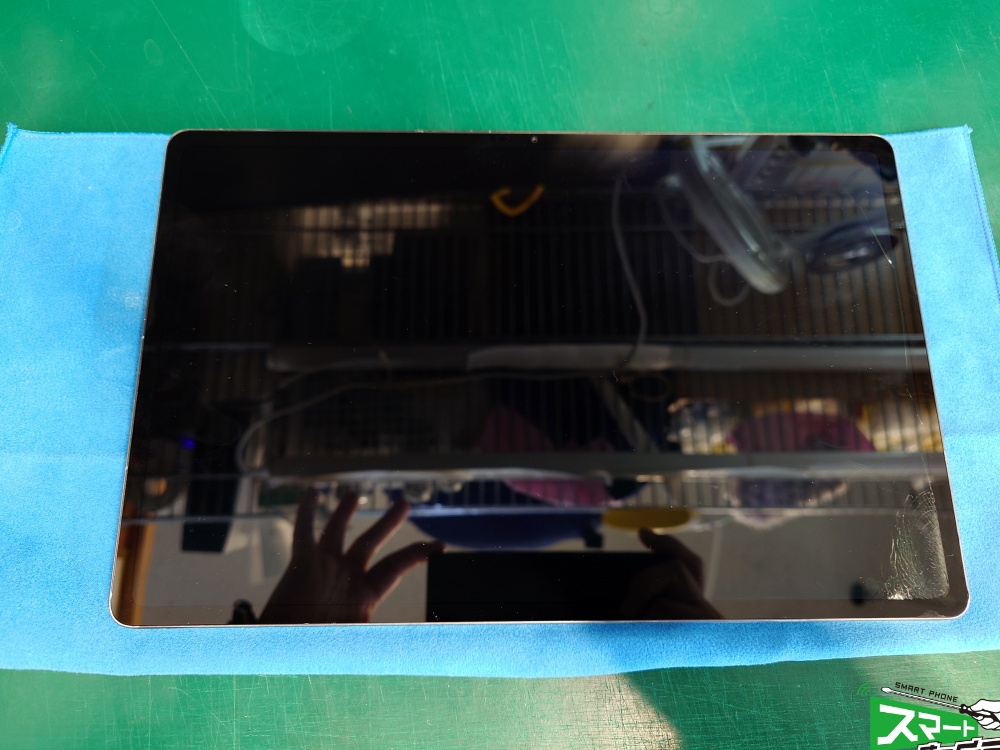

なぜかというと、上の画像をご覧ください。

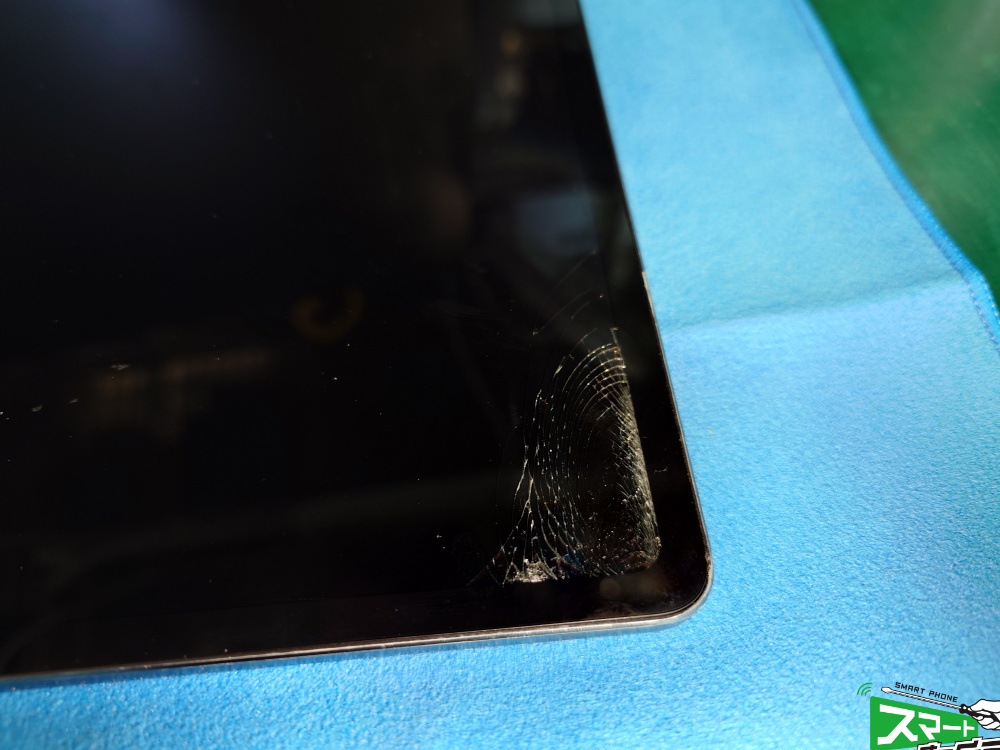

画面の右下にヒビが入っています。
この角のところから、強く衝撃を受けたことがわかりますね。

このひび割れ、表面を指で触っても、触れることができません。
表面のタッチパネルではなく、中にある有機ELの層にひびが入っているのです。

この機種は、有機EL層が破損してしまうと、それがたった一部でも、全体に表示の影響が出てしまうんですね。
なんなら、目に見えない位置にできた、ほんの一本の小さいヒビでも、やっぱり画面全体の表示に異常が出てしまいます。

この機種は、画面をフレームから剥がして修理します。
画面が大きいと、ちょっと温める程度では熱がすぐ逃げてしまうので、ヒートマットの上に置き、端末全体を温めます。
目安は、触るとアチチとなる程度。

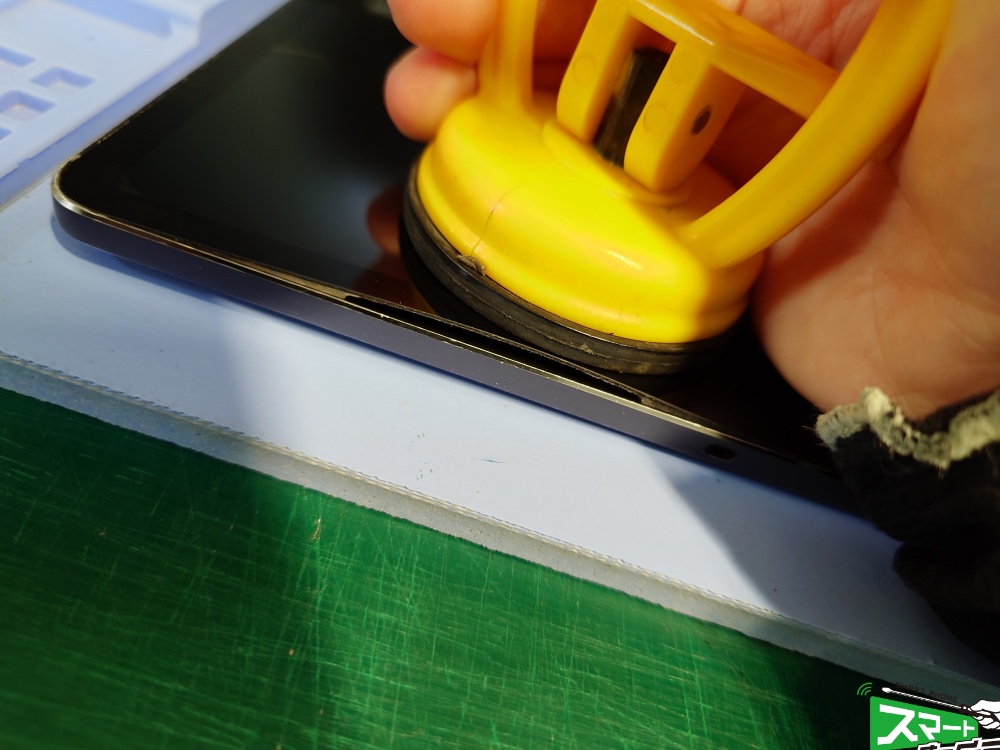

温まったら画面を持ち上げていきます。
この画面はもう破損していて使えませんが、雑な扱いはしません。
画面が割れて破片が出ると、クリーニングが大変になったり、端末内に破片が残ってしまったりと、トラブルに繋がるためです。

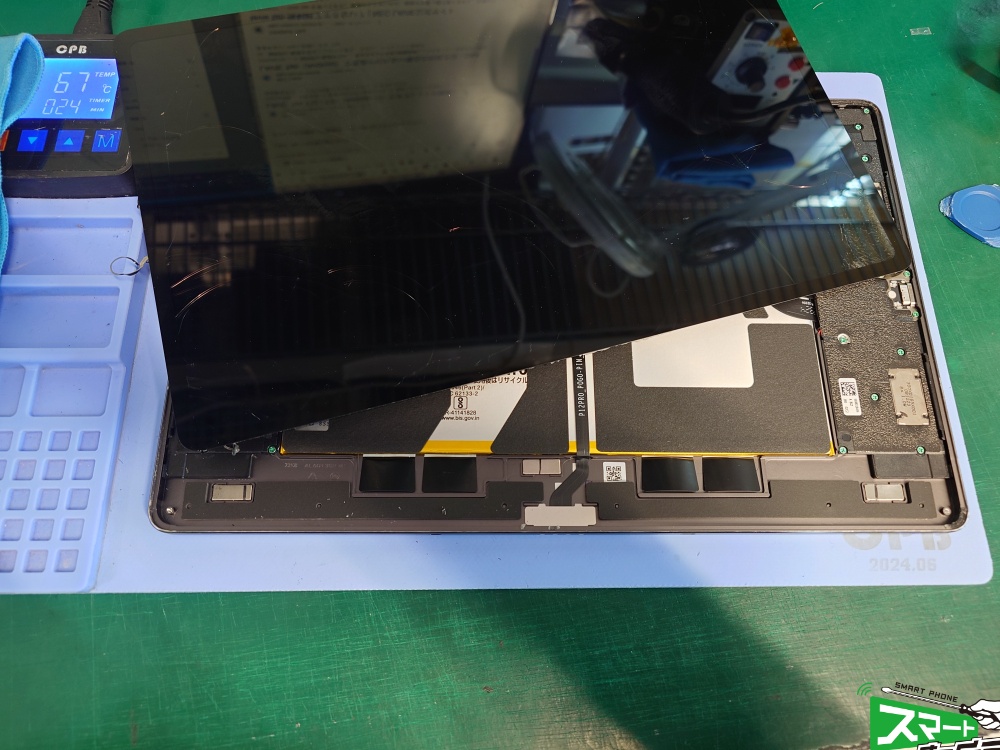

フレームから画面が外れました。
でも油断しないで！
画面と基板はケーブルでつながっています。

ケーブルに負担をかけない、いい感じの位置に画面をそっと置いたら、
まずバッテリー端子を外してしまいたいです。

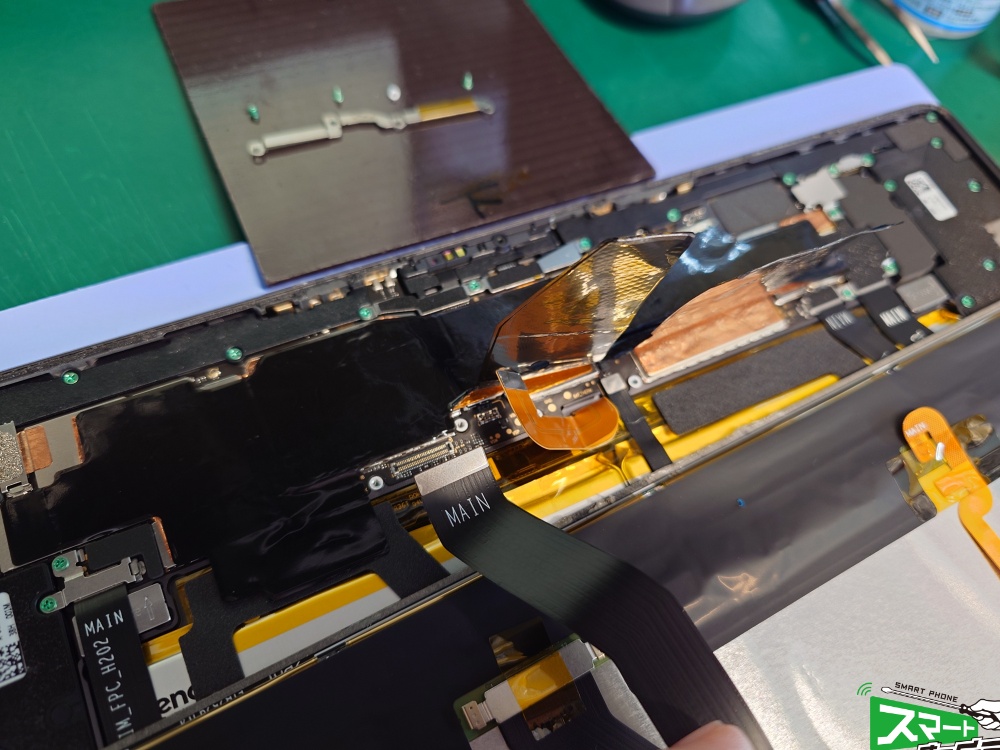

バッテリーを外したら画面端子も外します。ここでほっと一息。

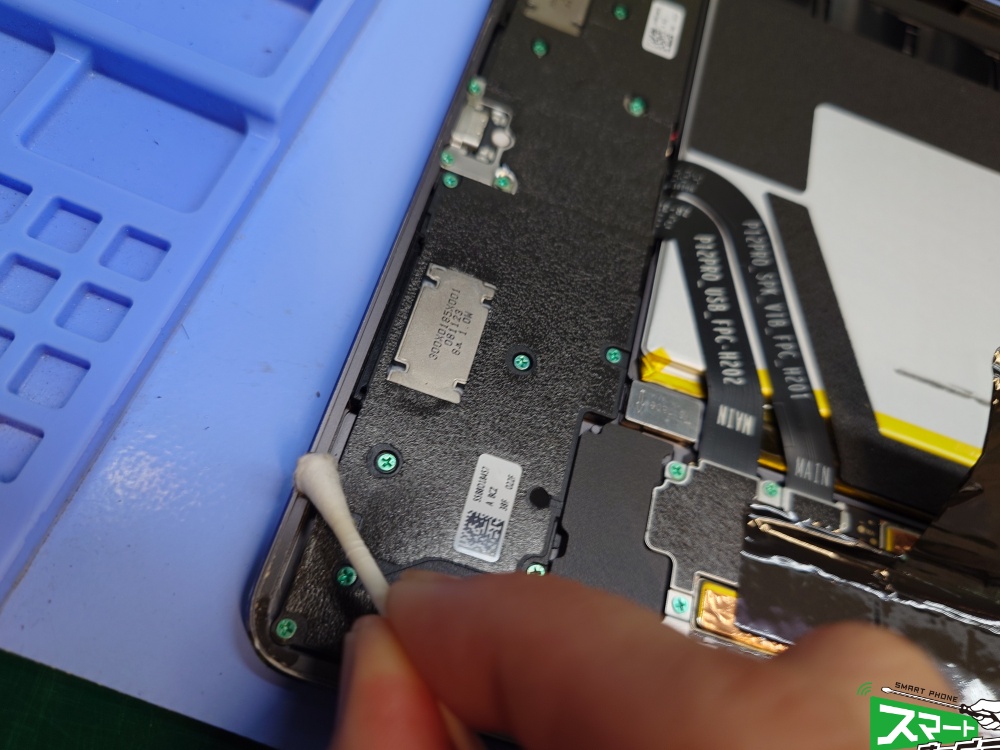

次は、フレーム部分のクリーニングです。
私は、さっき温めたフレームがまだ温かいうちにやってしまう派です。
細かい埃、手から出る皮脂、貼り付け接着剤の残りなどをきれいに取り除きます。

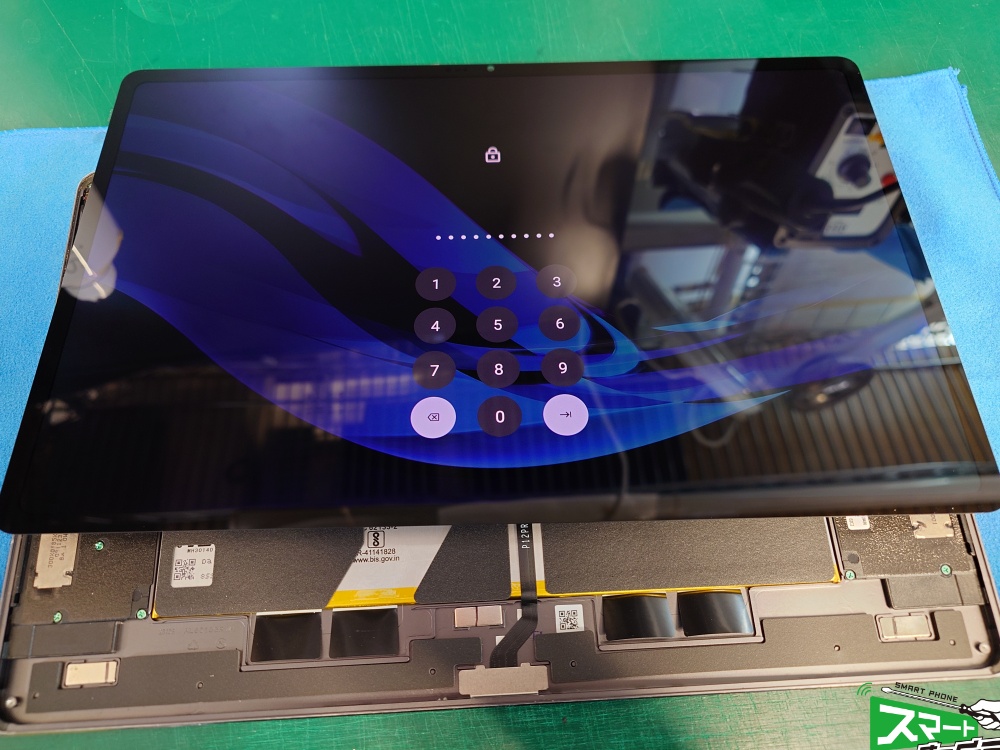

次は新品画面の仮付け動作テストです。
画面からパカと開ける構造の端末は、画面交換のとき、仮付けテストが比較的やりやすいという、修理技術者的にはうれしいポイントがあります。

画面表示・タッチ操作いずれも問題ないことがわかったら、早速交換…の前に、

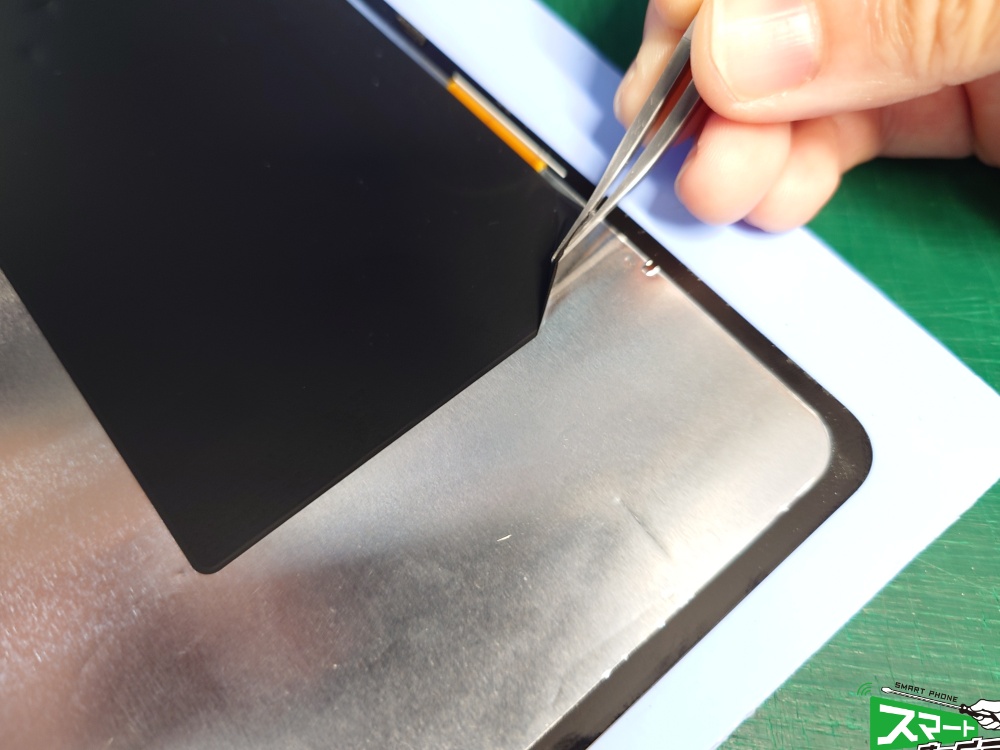

破損した元の画面と交換用画面を見比べ、小さいパーツの差異がないか見比べます。
今回は、交換用画面には放熱用グラファイトシートが貼り付けられていませんでした。
こういった小さいパーツはしっかり移植します。

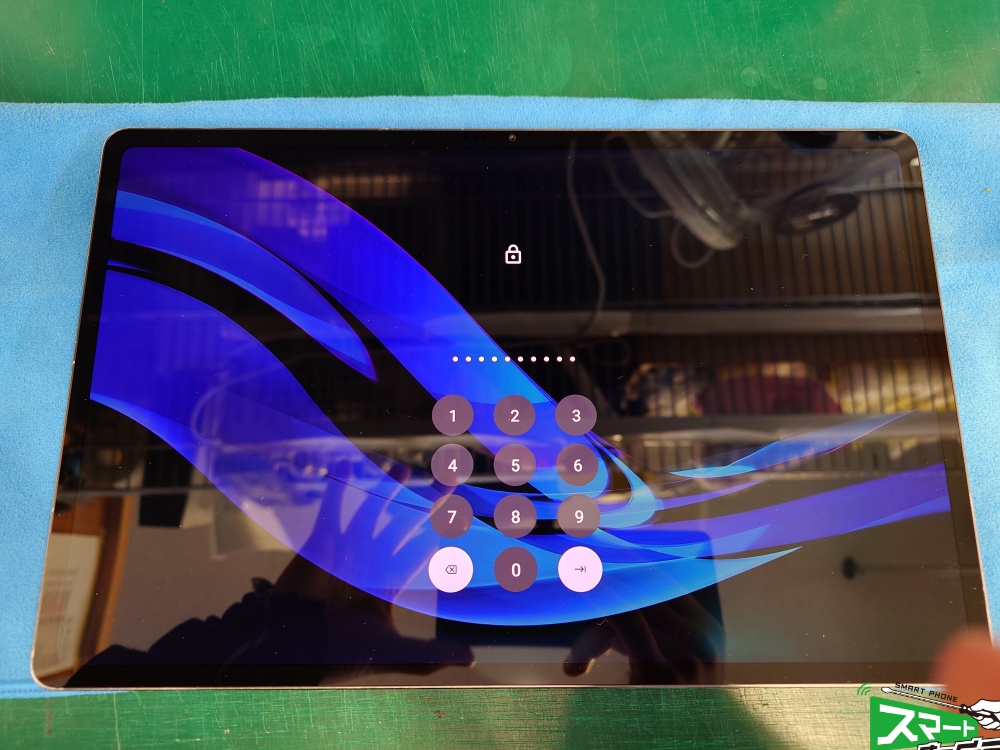

パーツ移植が終わったら、今度こそ画面を貼り付けて、それから最終動作確認を行ない、修理完了です。
お疲れ様でした。
