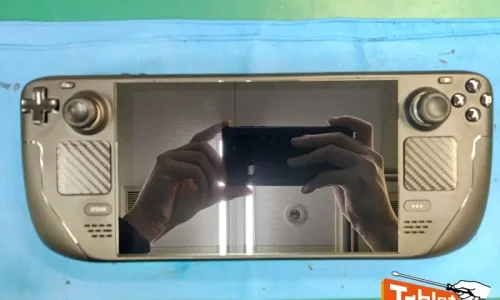

Steam Deck (LCD)のR1ボタンが効かない・反応しない？ボタン交換修理！

今回はSteam Deck (LCDモデル)のR1ボタンが反応しなくなったという症状で修理をご依頼いただきました。
ゲームプレイ中に頻繁に使用するR1ボタンが利かなくなると、操作に大きな支障が出てしまいます。お客様によると特に強い衝撃を与えたわけではないものの、ある時からボタンを押し込んでも全く反応しなくなってしまったとのこと。
今回は内部のボタン基板、もしくはボタン機構自体に問題がある可能性が高いです。早速、分解して原因の特定と修理を進めていきます。

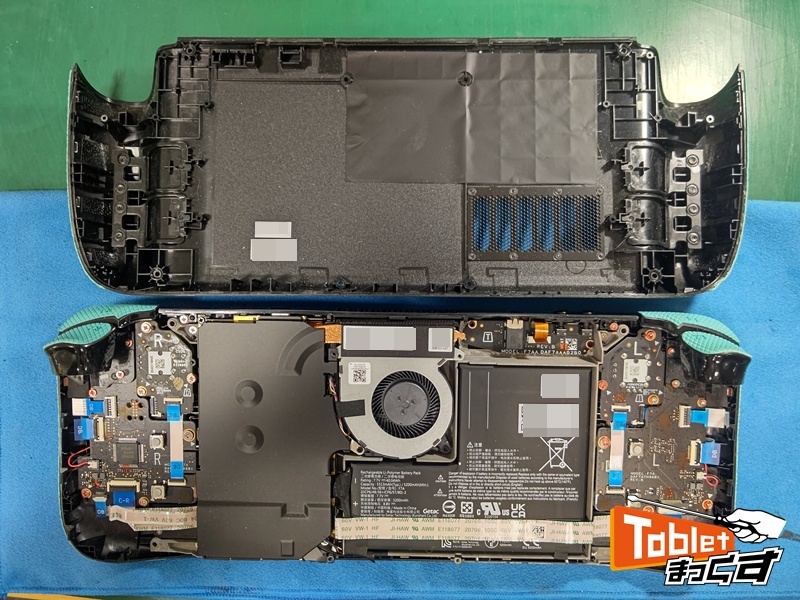

まずはバックカバーを固定しているネジを外して、バックカバーを取り外します。

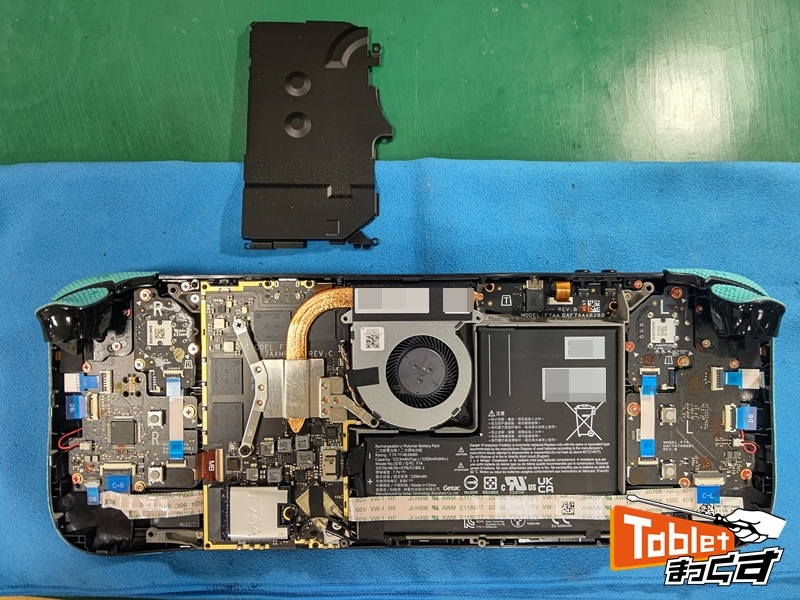

次に電源コネクタにアクセスするためにシールドを取り外します。

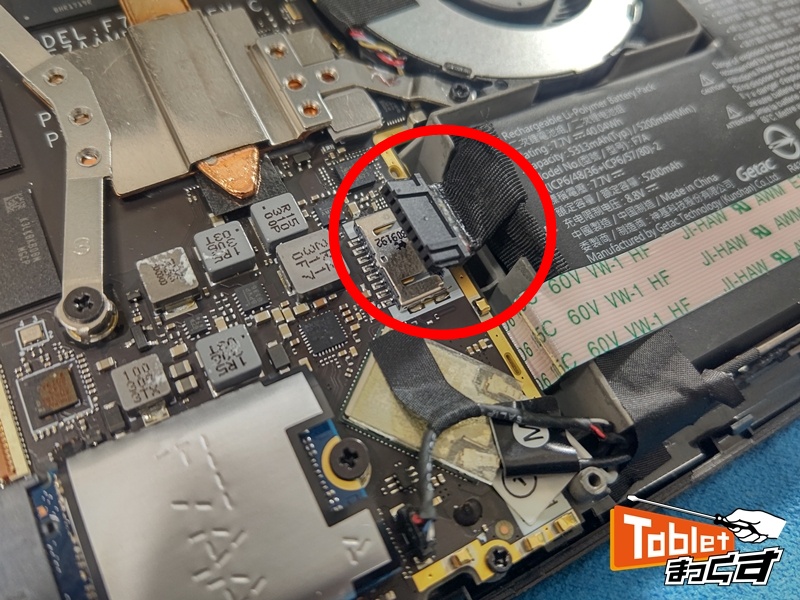

シールドを取り外せたら、バッテリーコネクタの接続を外します。限られたスペースにケーブルが折りたたまれて接続されているため、取り外しに少し癖があります。
コネクタの破損やケーブルを断線させないよう、少しずつずらしながら外していきます。

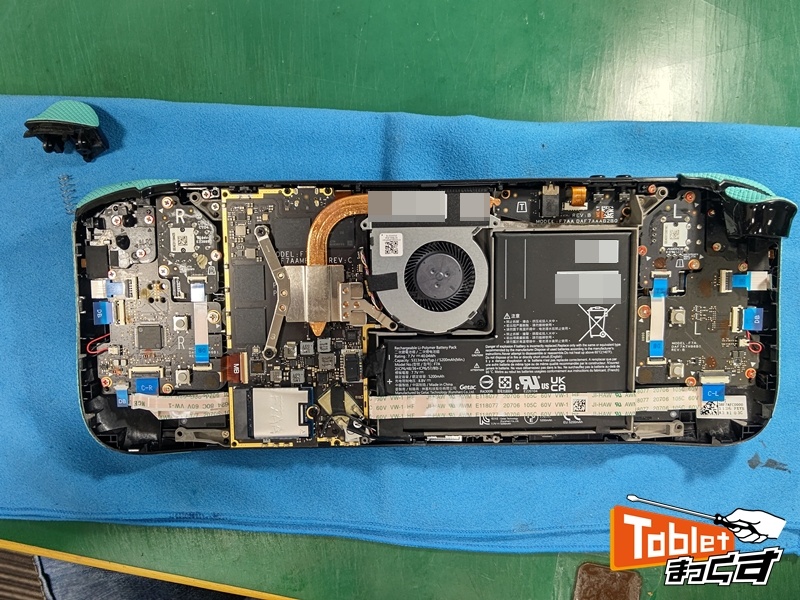

次に、右側トリガーを外し、その下に隠れているネジを外す必要があります。トリガーはラッチで固定されているため、クリップをペグから慎重にずらし、ラッチを解除しながら本体を取り外します。

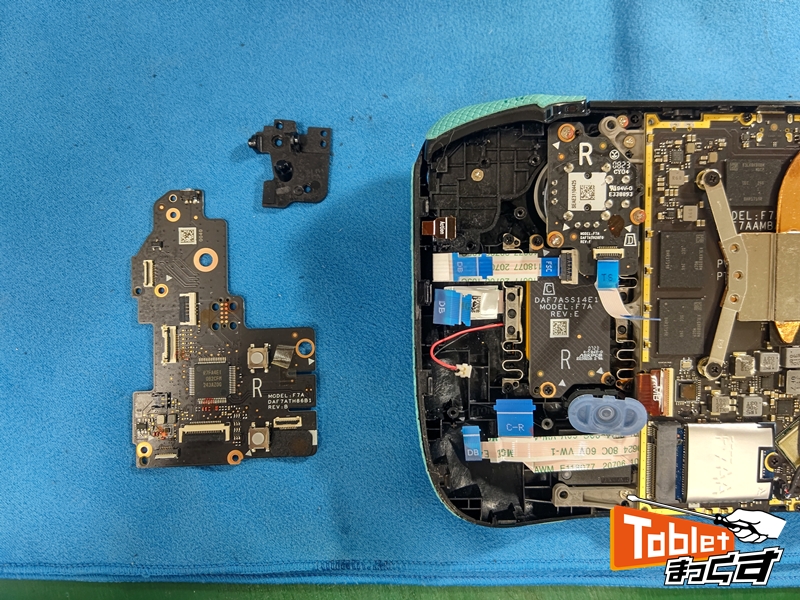

各ケーブルをコネクタから外し、固定しているネジもすべて外せたら、トリガーブラケットとボタンボード基板を取り外します。これで修理の準備ができました。

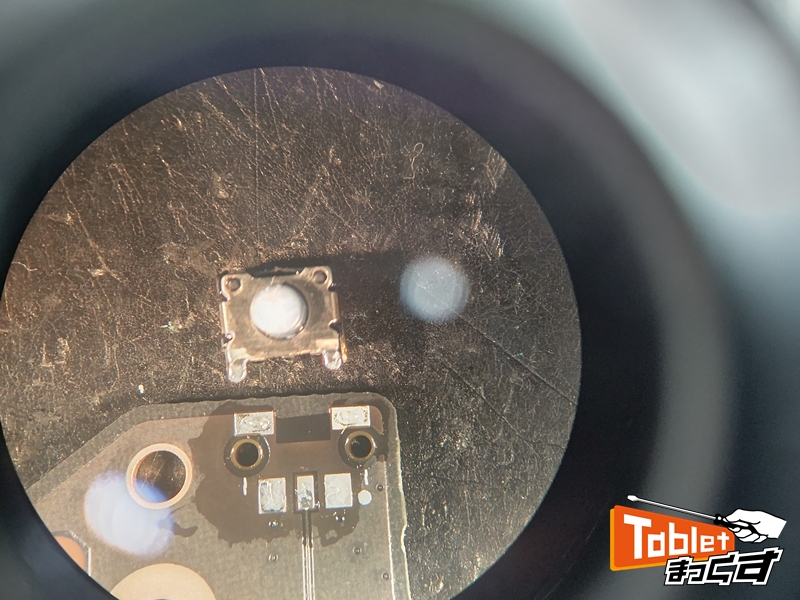

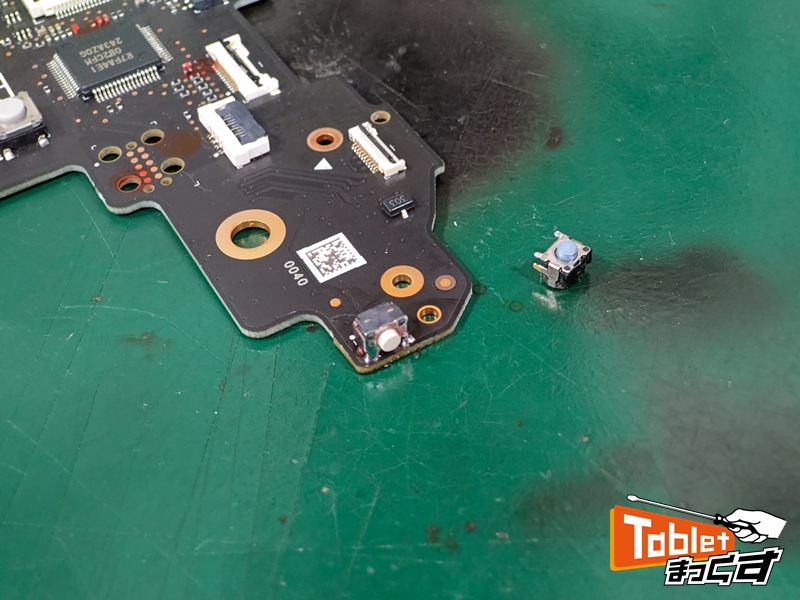

R1が反応しない場合、内部のボタン基板、もしくはボタン機構自体に問題がある可能性が高いため、１つずつ確認していきます。はんだ付けされているR1ボタンを取り外すと、基板側は綺麗な状態でした。
今回はこのボタンスイッチが不具合を起こしていましたので、交換していきます。

新しいR1ボタンを用意してはんだ付けにて再実装します。適切な位置への取付が必要となりますので、実装前後にて位置は問題無いか、浮いていないか等、入念にチェックしていきます。
実装後は動作不良に繋がりやすいフラックスの清掃をしっかりと行います。

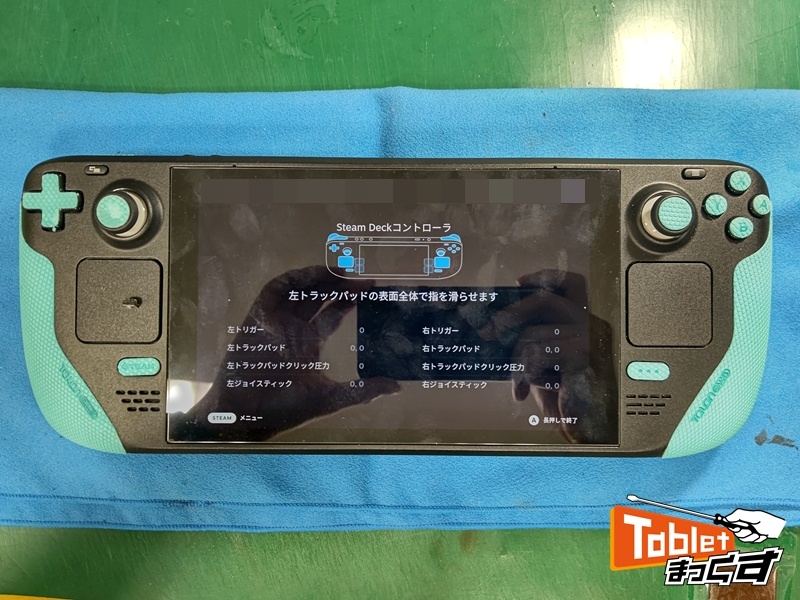

R1ボタンの交換後、まずは仮組みの状態で正常に反応するかをテストします。テストを行ったところ、いくら押しても無反応だったR1ボタンが反応するにように！
無事に機能が回復したことを確認し、分解した逆の手順で丁寧に本体を組み上げました。仕上げに全ての動作確認を行い、修理完了です！
ゲームで多用するボタンは、経年劣化による部品の摩耗や、内部のはんだ割れなど、様々な原因で不具合が起きることがあります。当店では原因を的確に突き止め、必要最小限の修理を行うことで、お客様の大切なデータを消去することなく対応可能です。
Steam Deckのボタンの不具合でお困りの方は、ぜひお気軽にご相談ください。
