Xiaomi Pad 6 画面交換修理！ガラスは無事でも映らない・表示不良を解決

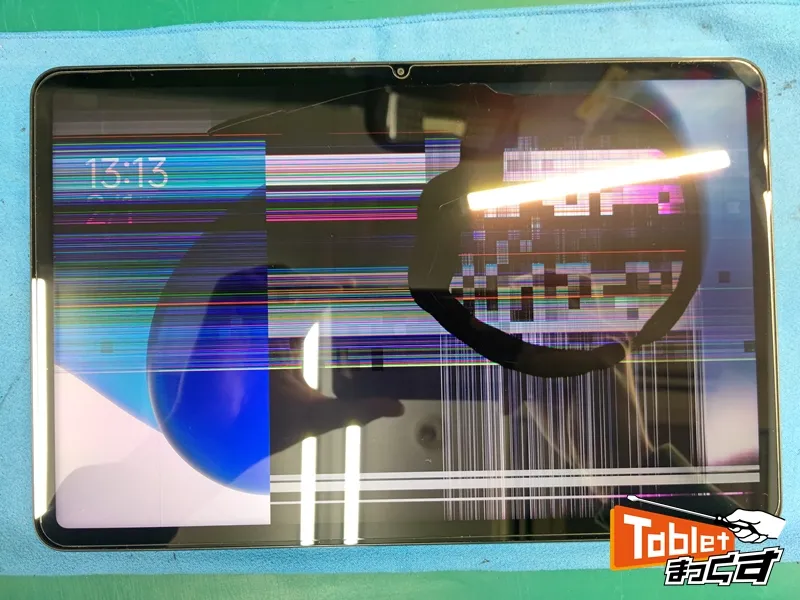

この度は「Xiaomi Pad 6」の画面交換修理のご依頼を滋賀県栗東市のお客様よりいただきました。「表面のガラスは割れていないけど、液晶が破損してカラフルな線やブロックノイズ、シミのようなものがある」とのお悩みでお持ち込みいただきました。 上からものが落ちてきたかのような破損をしており、その衝撃で液晶のみが破損してしまったのではないかと思われます。幸いにも起動しているということは基板側に重篤な破損は無いと思われますが、念のため分解時に内部も確認しておきます。画面交換のみであればデータもそのままで修理可能ですので、さっそく修理進めていきます。

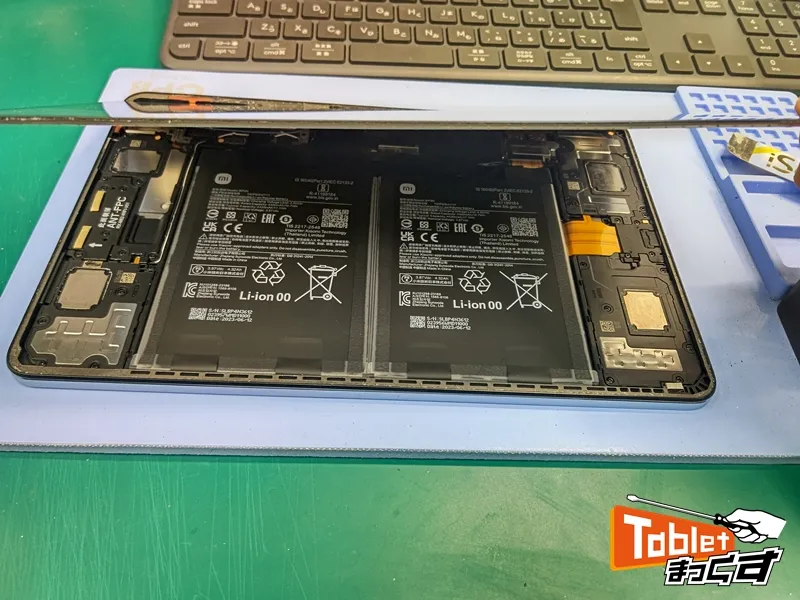

Xiaomi Pad 6は画面側から分解を行っていく構造を採用しています。 今回は画面交換のためさほど問題はありませんが、画面交換以外の修理の場合は画面を破損させずに分解する必要があります。しかし画面が割れたりすると、細かい破片の除去等の手間もかかってしまいますので、割れないよう分解していきます。

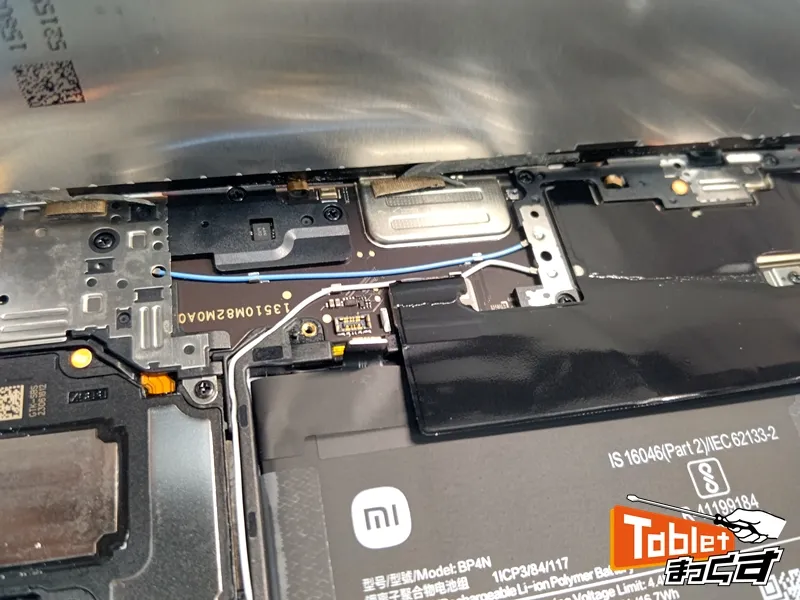

画面を開き、メイン基板に接続されているディスプレイのケーブルを外したいところですが、まずは真っ先にバッテリーコネクタを外していきます。なおXiaomi Pad6についてはバッテリーが2個搭載されており、バッテリーコネクタも2箇所あるので、どちらも外しておきます。

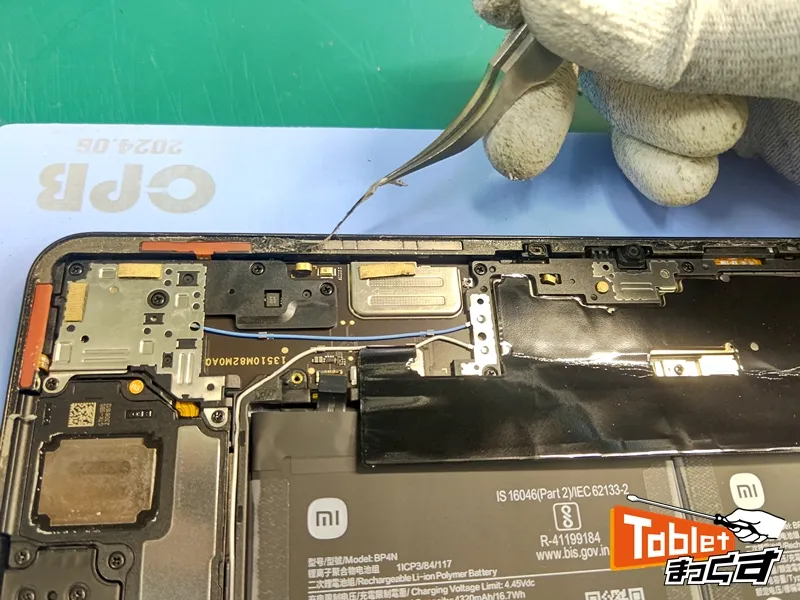

その後、ディスプレイの取り外しが終えましたら、フレームに残った古い両面テープの除去並びにフレーム清掃・脱脂(油分の除去)を行います。これらがわずかでも残っていると、新しく取り付けた画面に浮きが生じたり、接着強度が低下してしまいます。またこの際に内部も点検を行い、衝撃による変形やダメージが内側まで無いことを確認しておきます。

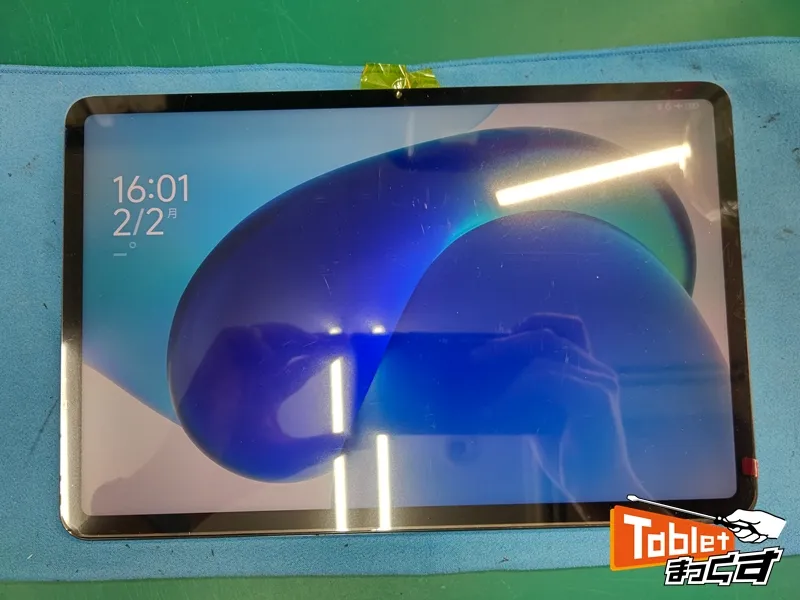

本体側の準備ができたら、取り寄せた新しいディスプレイ部品を仮接続して動作確認を行います。 電源を入れて正常に映像が表示されるか、タッチ操作は問題無く反応しているか、発色に異常はないかを入念にテストします。今回は仮組みの段階で、ノイズのない鮮明な表示が確認できました。

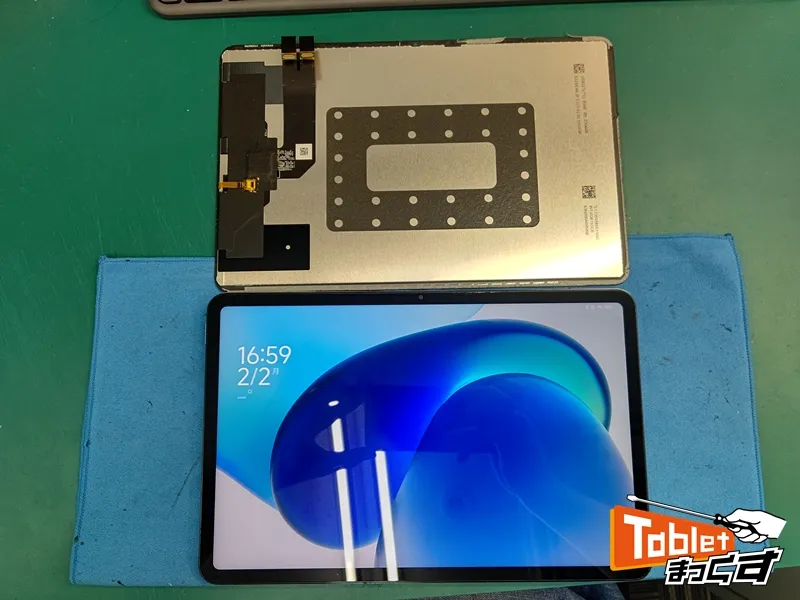

清掃したフレームに両面テープを新しく施工し、新しい画面をズレのないよう丁寧に取り付けます。 圧着完了後、最後にもう一度各種動作確認を行い、問題がなければ無事に修理完了です！ カラフルな線やブロックノイズだらけだったXiaomi Pad 6がデータもそのままで、新品のように綺麗に蘇りました。

今回もご依頼いただき誠にありがとうございました！見た目の破損状況が激しい場合は修理できるか不安になることもあるかと思います。実際に拝見させていただいて、ご相談させていただくといったことも可能ですので、お気軽にお問い合わせくださいませ！
