Xiaomi Redmi Pad SE 8.7 4G 気付かぬうちに画面が真っ暗に…画面交換修理で改善！

滋賀県大津市のお客様より、持ち運びに便利な8.7インチタブレット「Xiaomi Redmi Pad SE 8.7 4G」の画面交換修理をご依頼いただきました。
数日前まで快適に使えており、電源を切ってカバンに入れて持ち運んでいたところ、翌日使おうとした時にはバイブレーションの反応はあるものの画面が真っ暗なまま何も映らなくなってしまったとのことです。
タブレット端末はカバンの中での局所的な圧力や外部からの衝撃により、ガラスが割れていなくても内部の表示パネルのみが破損してしまうケースが少なくありません。
バイブレーションなどの起動反応がある状態であれば、内部のメイン基板やデータは無事であり、画面部品の交換によって即日復旧できる可能性が非常に高いです。
スマートまっくすでは、大切なデータを消去することなく、問題のあるパーツのみを迅速に交換いたします。
それでは実際の修理工程をご紹介いたします！

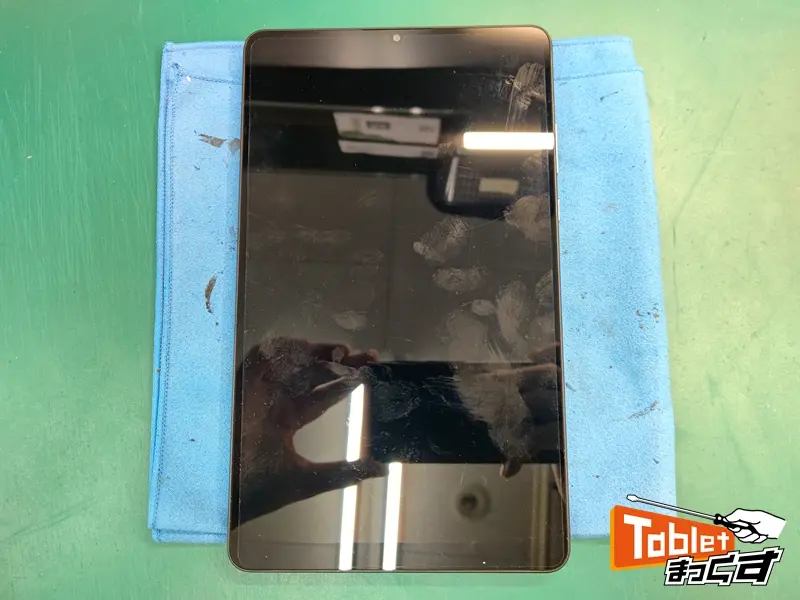

お預かりした端末は表面ガラスに目立つ割れは見られないものの、電源を入れても液晶が全く点灯しない状態でした。
本機種は背面パネル側から慎重に分解を進めていく構造となっています。

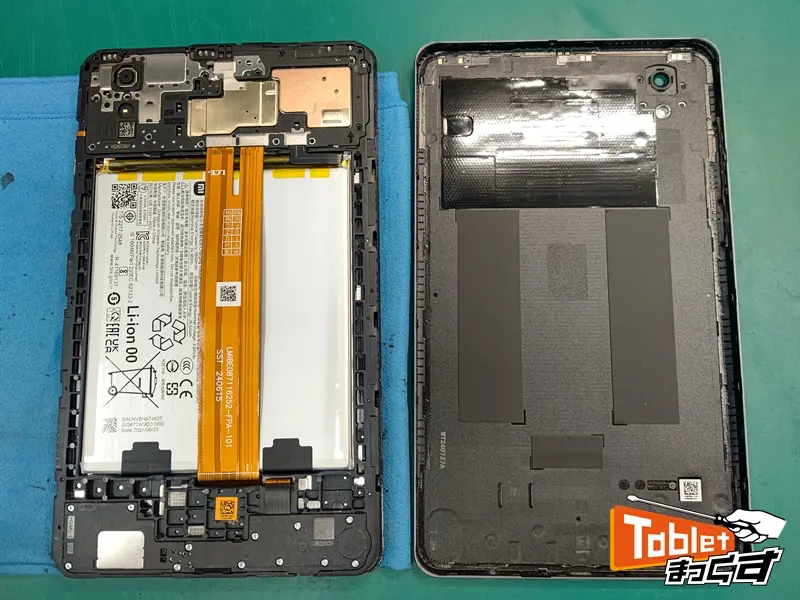

まずは、外周のツメのかみ合わせを外し、内部の配線を傷つけないよう注意しながら背面パネルを取り外します。

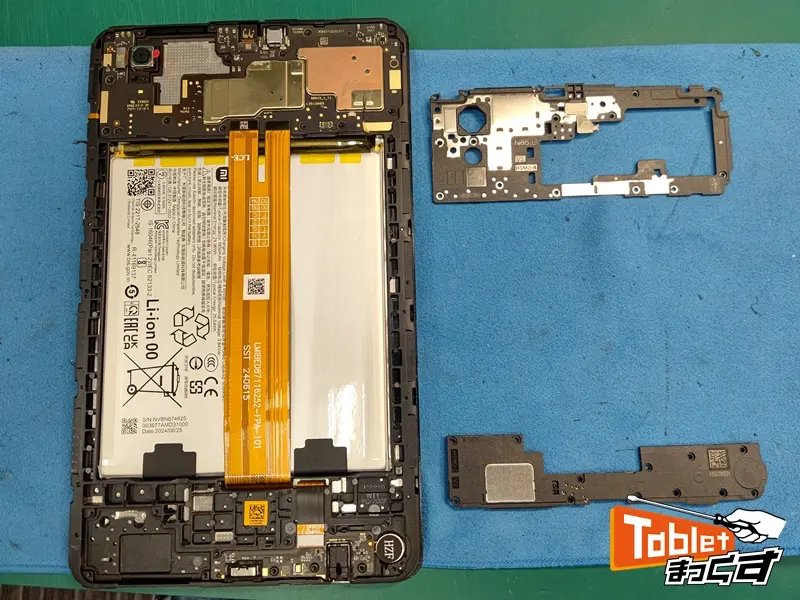

背面パネルを取り外すと、メイン基板と下部サブ基板を保護するブラケットカバー(下側はラウドスピーカー)が上下に現れます。
固定ネジを外してカバーを取り外すことで、バッテリーや画面のフレキシブルケーブルへアクセスできるようになります。
その後は作業中のショート事故を防止するため、まずはバッテリーコネクタを外して本体への通電を完全に遮断します。

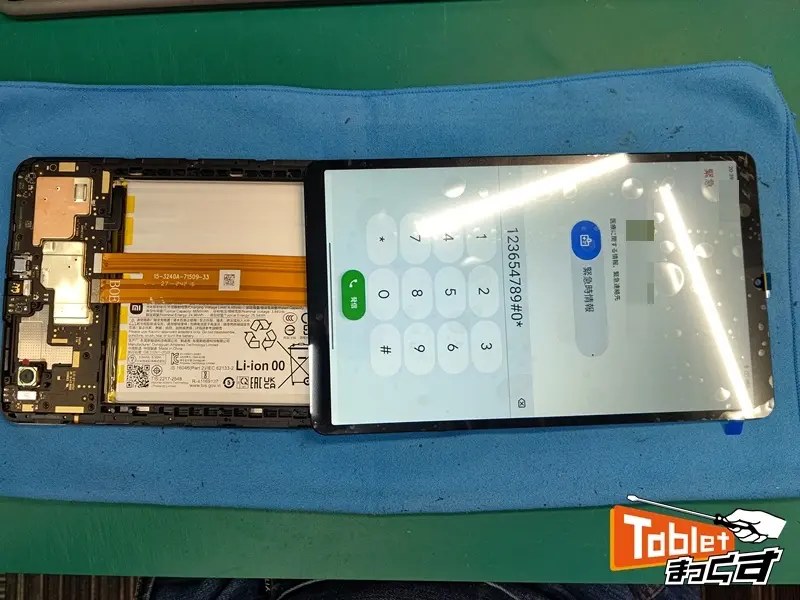

通電を遮断した後、新しいディスプレイ部品を仮組みして仮組みテストを実施します。
画面が正常に点灯するか、タッチは問題無く反応するか入念にチェックします。
仮組みテストの段階で綺麗に映像が映し出され、操作にも問題がないことが確認できたため、今回の不具合が画面部品の故障によるものと確定できました。

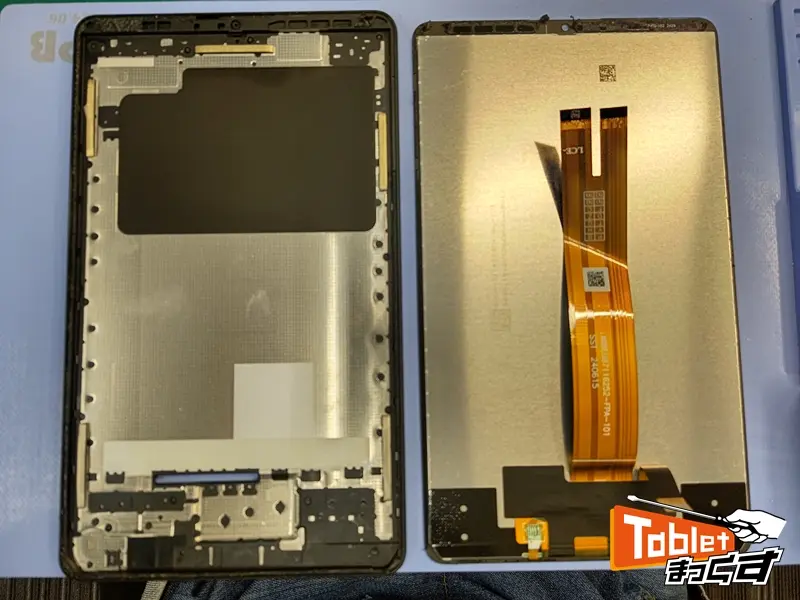

仮組みテストで問題がなければ、表示不良を起こしている古い画面を本体フレームから取り外します。
画面を取り外した後のフレーム周りには、劣化した粘着テープの残りや微細な汚れが付着していますので掃除していきます。
古い粘着材や異物がわずかでも残っていると、接着強度が著しく低下し、修理後の画面浮きや剥がれの原因となります。
専用の溶剤を用いてフレーム全周を完全に清掃・脱脂し、新しい画面を取り付けるための下地を作ります。

清掃を終えたフレームに両面テープを再施工し、新しいディスプレイを正確な位置へ圧着・固定します。
画面浮きを防ぐため、専用治具を用いて均等に圧力をかけながらしっかり圧着させます。

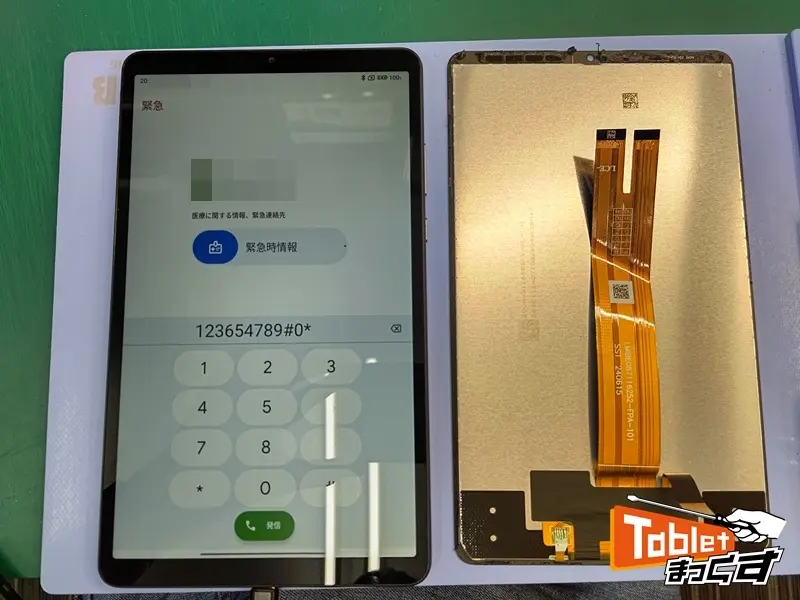

その後、取り外していたブラケットカバーや背面パネルを元の手順で確実に組み戻し、最終的なタッチ反応や表示状態を再確認して無事に修理完了となります。
突然画面が真っ暗になってしまったXiaomi Redmi Pad SE 8.7 4Gも、お客様の大切なデータはそのままで、元通り快適にご利用いただける状態へと復旧いたしました。
