ASUS Transbook T100Hシリーズ USB充電不良　即日修理対応

この度のご依頼はASUSのTransbook T100HAのUSB充電不良のご依頼です。
症状は、「角度によって充電出来たりしたけど、ついに出来なくなった」
というものです。

T100シリーズなのですが、上述の症状のUSB充電不良がとんでもなく多いです。
原因はUSB端子に負荷が掛かりやすく、はんだがクラックしているというものが圧倒的ですね。
実際に中で何が起こっているか写真で解説していきましょう。

ちなみに同じTransbook T102HAでも同じ症状で、多くのご依頼を頂戴しております。

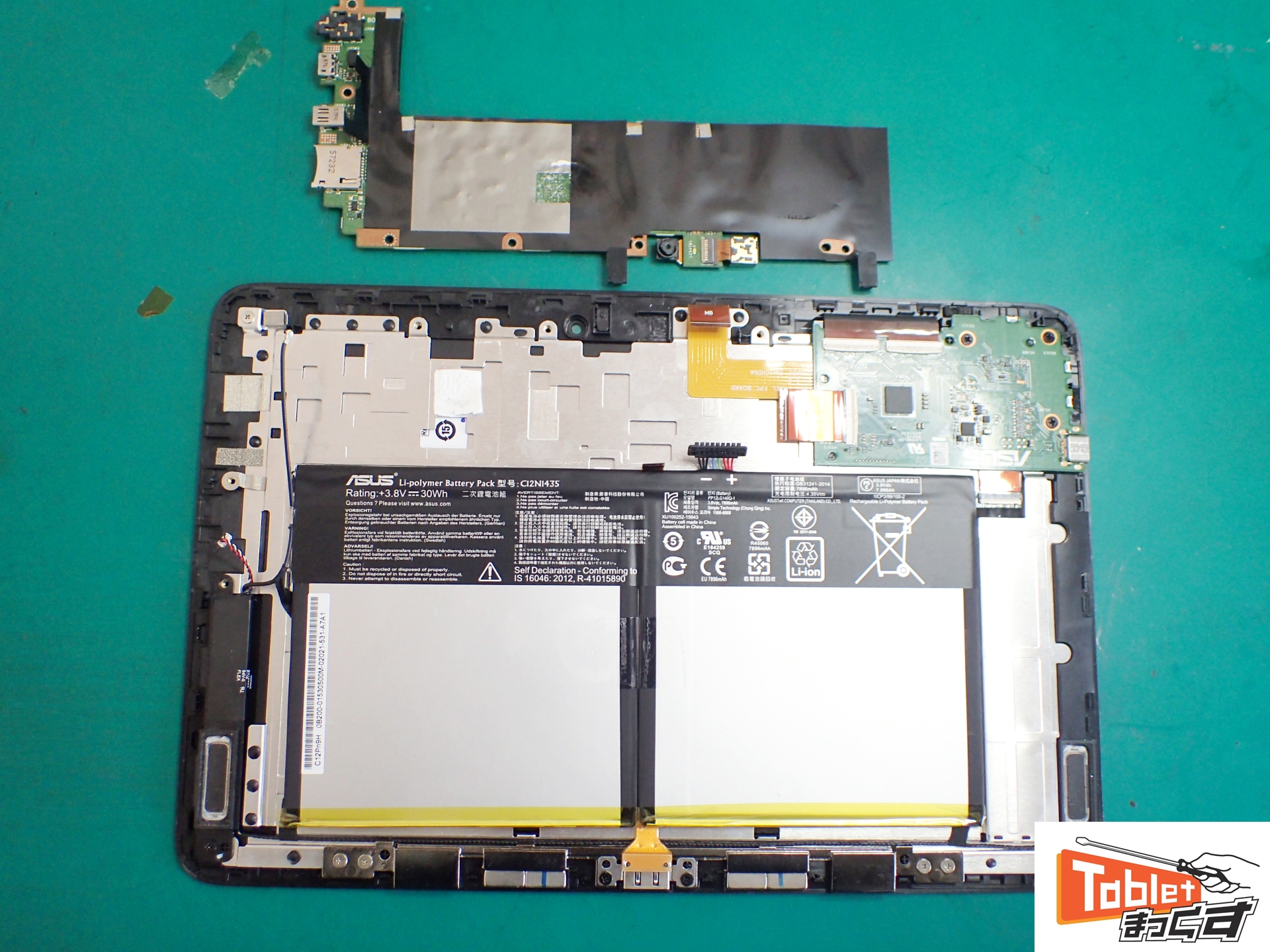

まずはサクッとメイン基板を取り外します。

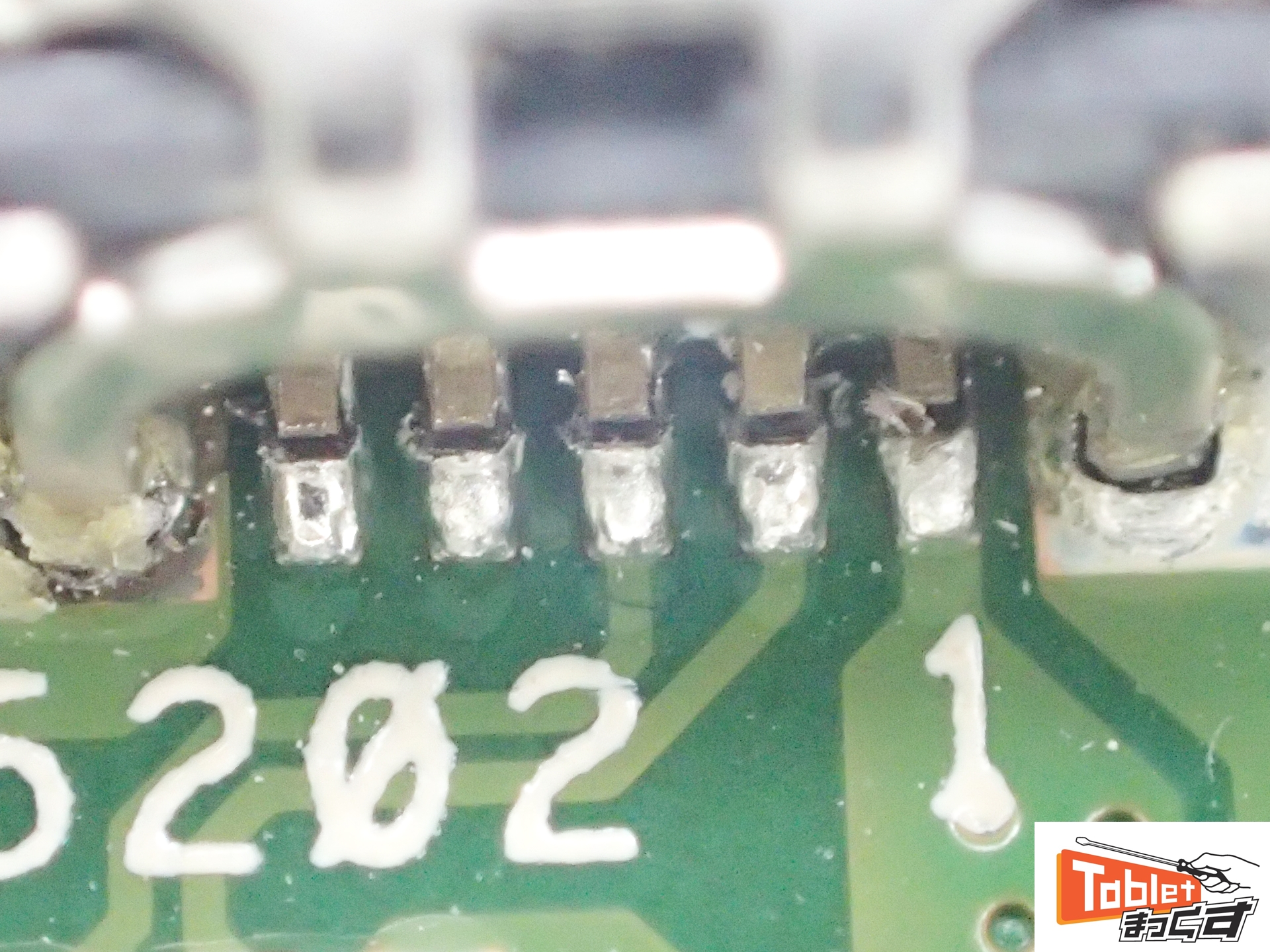

お分かり頂けますでしょうか？
USBは5本のピンがはんだで接続されているのですが、ヒビが入っていますね。
これでは電気が流れていかない為、バッテリーに供給できません。

角度によってというのはヒビ割れの初期の症状で、角度を変えることによってグッと押されて一時的に接触し、充電出来た。という症状です。

USBを取り外し、交換していきましょう。

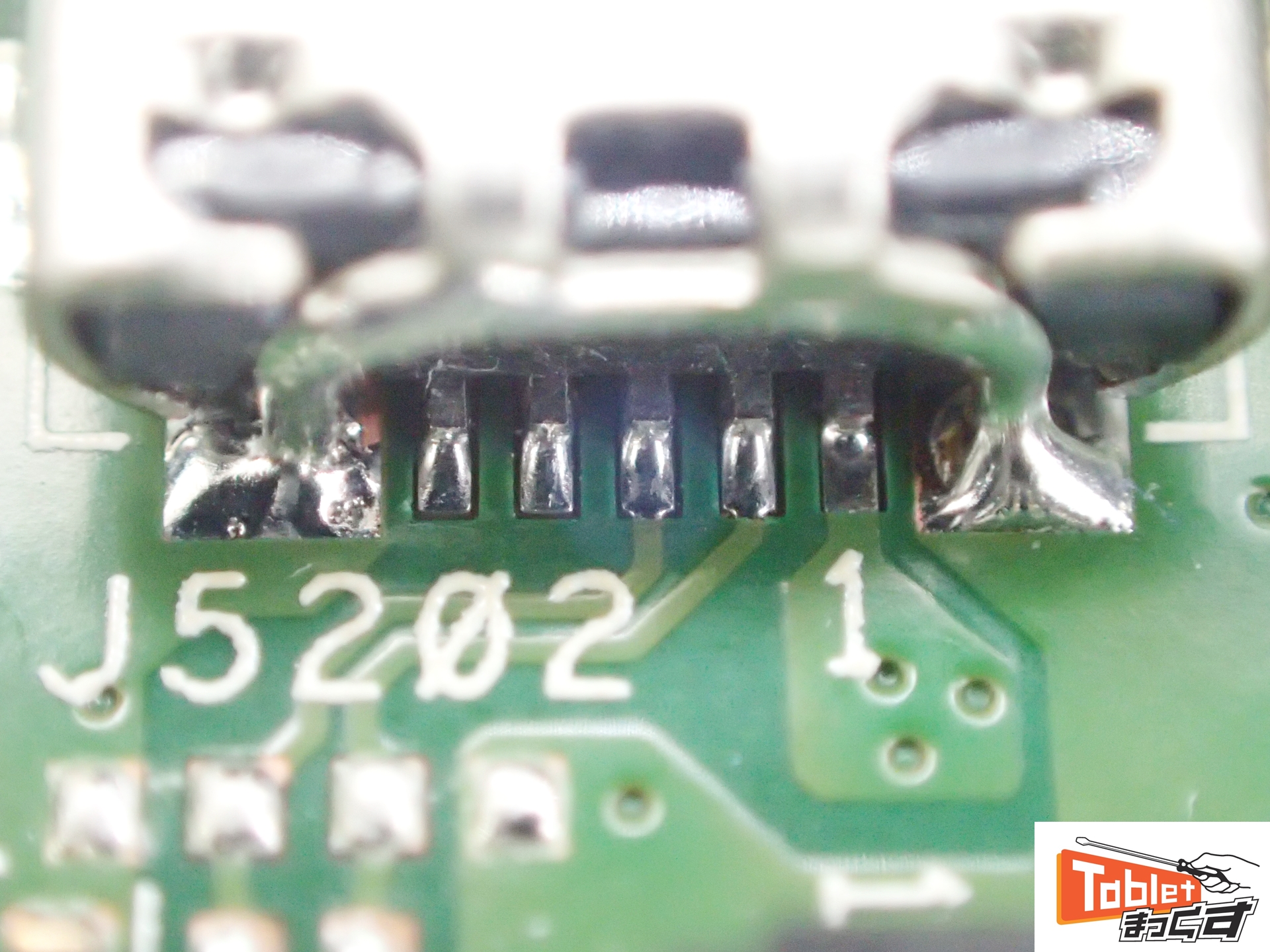

綺麗にはんだ付け出来ました。
はんだは多すぎても少なすぎても、熱温度が高くても低くてもいけません。

はんだが多いとキチンと合金層が作れませんし、少ないと耐久力が落ちます。
温度が低いと同様に合金層が作れませんし、高いとオーバーヒートしてはんだがボロボロになって耐久力が落ちます。
適量適温が原則となります。

はんだ付けをする人間によって、耐久性も大きく変わるんですよ。
余談ですが、人工衛星などの重要なものは、基板を作る際には機械ではなく人間の手で行われるそうです。

USB交換が完了しました。
右隣にはイヤホンジャックがあり、下にはスピーカー入力端子があります。
両方プラスチック素材ですので、こて先が当たらないように慎重に作業する必要があります。

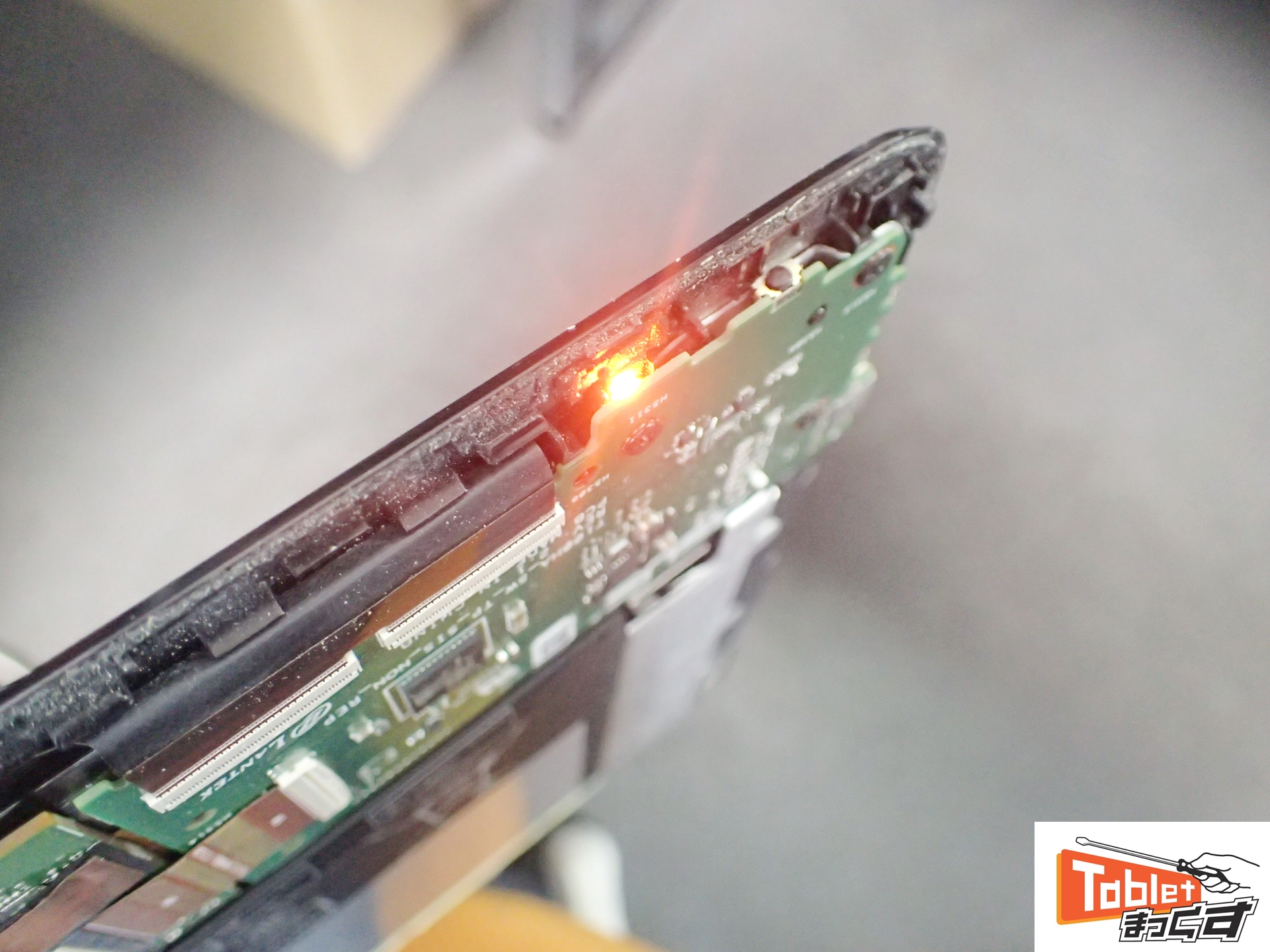

無事に充電が復活致しました！

基板実装されているものは修理を取り扱いされている店舗様は少ないですよね。
タブレットまっくすでは基板実装されているUSBやSIMスロット交換なども修理しておりますので、お気軽にご相談ください。
