iPad (第9世代) 激しい画面損傷もタッチパネルと液晶交換で見違えるほどに改善！

この度は、Appleの人気タブレット「iPad (第9世代)」のタッチパネルと液晶交換修理のご依頼を滋賀県草津市のお客様よりいただきました。
最近では学校で教材としてiPadを使用されているところも多く、卒業後はプライベートや学習用として大切に継続使用されている方は非常に多く居られるかと存じます。

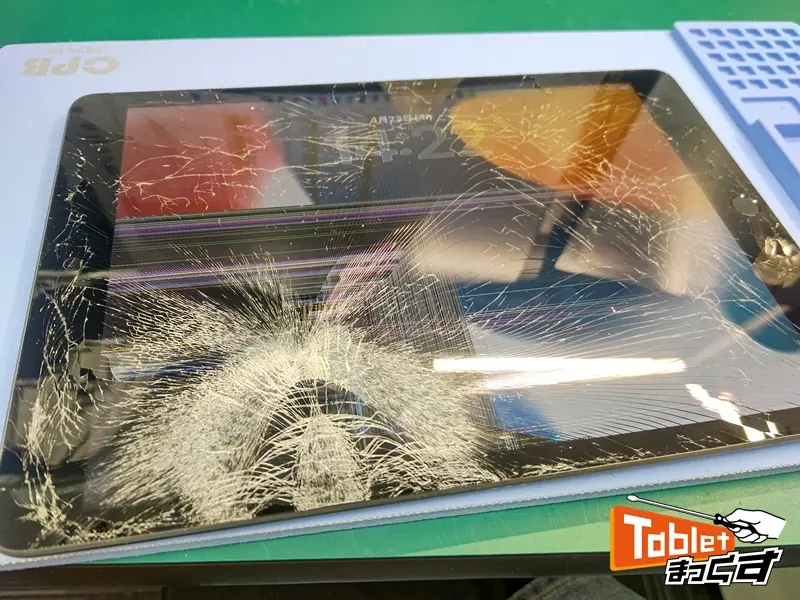

今回は卒業後にプライベートで使用されており、「うっかり画面の上に重い物を落としてしまい、ガラスが粉々に割れて液晶画面にもカラフルなノイズや線が入って表示不良になってしまった」とお困りの様子でお持ち込みいただきました。
iPad (第9世代)は、ガラス（タッチパネル）と映像を映す液晶パネルが分離している構造になっていますが、今回の強い衝撃では表面のガラスだけでなく内部の液晶パネルまで破損が及んでいました。
メーカー修理やキャリアの補償サービスでは本体交換扱いとなり、内部の写真やアプリなどのデータが初期化されてしまいますが、スマートまっくすでは故障したタッチパネルと液晶パネルのみを新品へ交換するため、大切なデータはそのままで復旧が可能です。
それでは、修理工程をご紹介いたします！

まずは本体フレームと強力に接着されている割れたガラス（タッチパネル）の周りに専用の器具で適切な熱を加え、粘着力を徐々に弱めていきます。
ガラスの破片が飛散しないよう保護しながら、慎重にヘラを入れてタッチパネルを持ち上げて開口します。

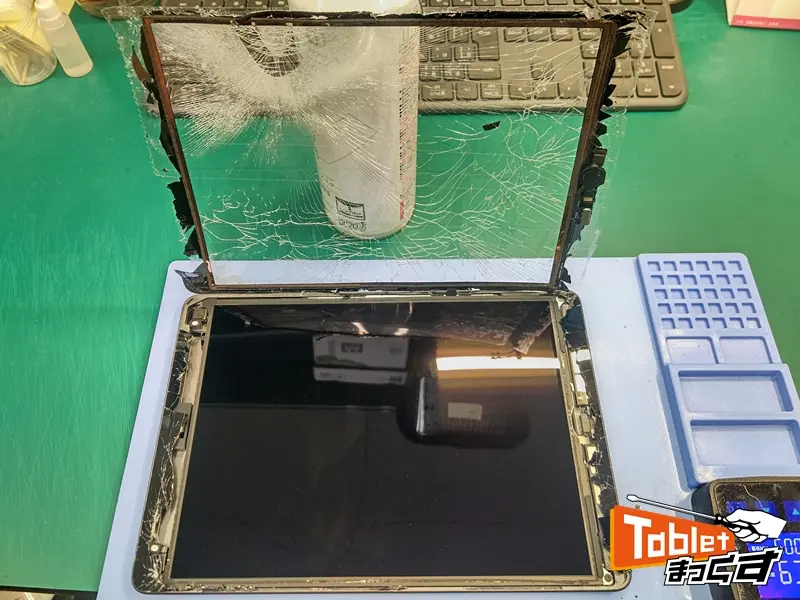

表面のタッチパネルを開くと、下に配置された液晶パネルが現れます。

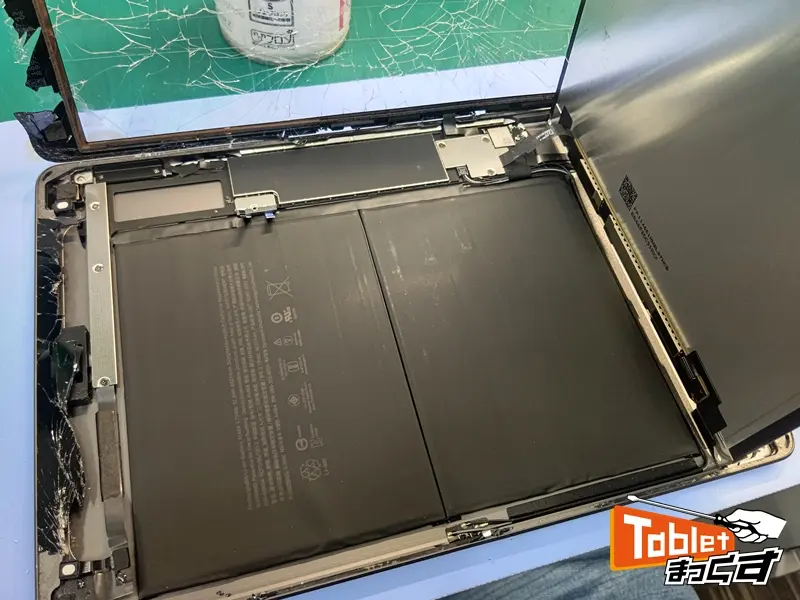

次に、液晶パネルの四隅を固定しているネジを外し、基板と繋がっているケーブルを断線させないよう慎重に持ち上げます。
液晶パネルの下には、基板とバッテリーが配置されています。
基板コネクタ部分の保護カバーを外し、バッテリーの接点を完全に浮かせて基板への通電を遮断します。
これにより作業中のショート事故や基板故障を未然に防ぎます。

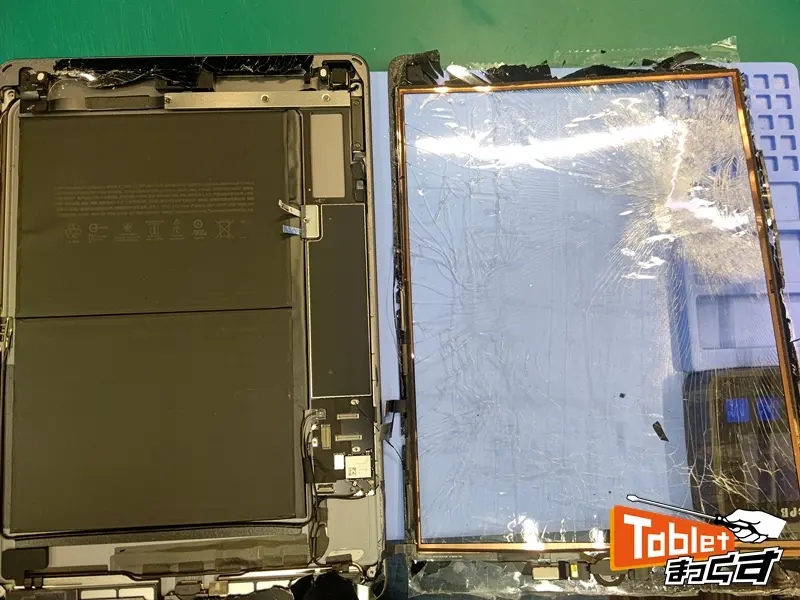

液晶パネル→タッチパネルの順番で画面パーツを本体から取り外して、次の作業に移ります。

iPad (第9世代)のTouch ID（指紋認証）機能付きホームボタンは、元々の基板と1対1でペアリングされています。

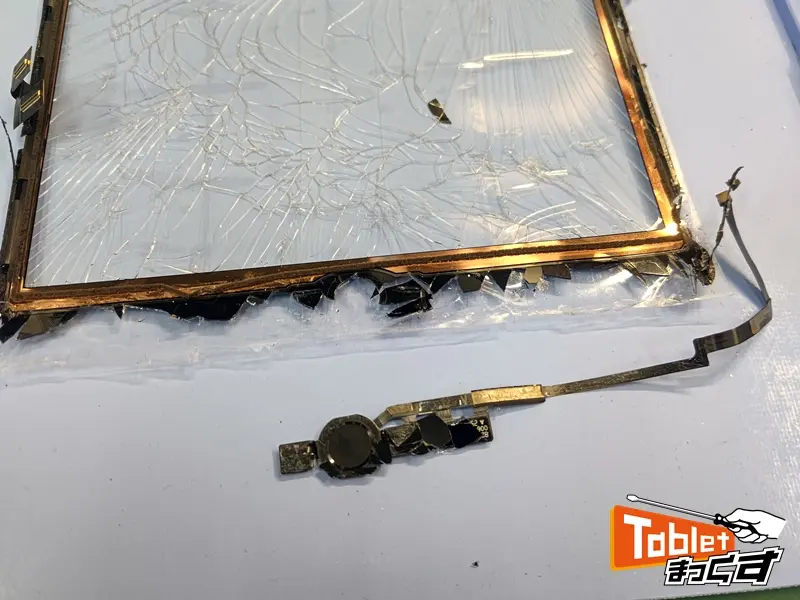

そのため、新しいタッチパネルへ交換する際には、割れたガラスからホームボタンパーツを取り外し、移植する必要があります。
ホームボタンのケーブルは非常に薄く繊細なため、断線させないよう専用溶剤を用いて慎重に取り外し、破片を取り除いた後、新しいタッチパネルへ正確に移植・固定を行います。

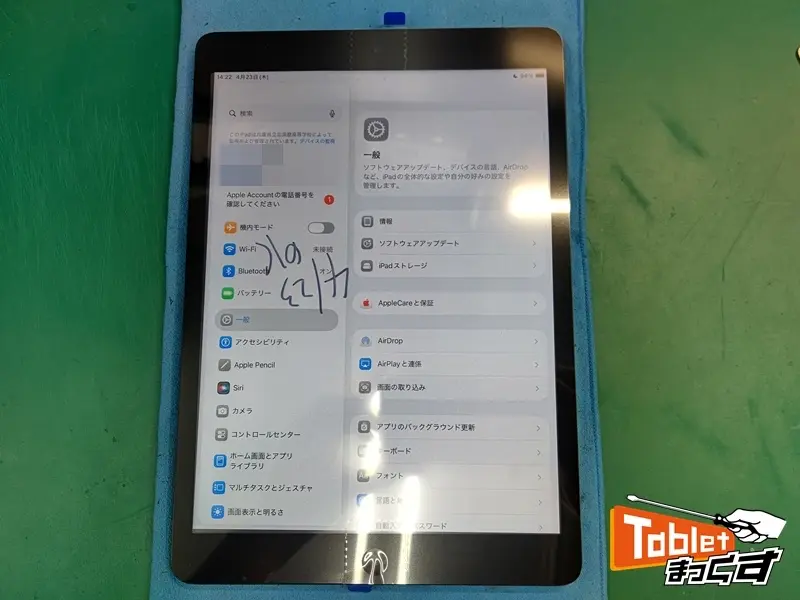

次に、新しい液晶パネルとホームボタン移植済みのタッチパネルを仮接続し、正常に表示されるか、タッチ操作やホームボダンの動作に問題がないかテストします。

仮組みテストで問題がなければ、本体内部を掃除していきます。

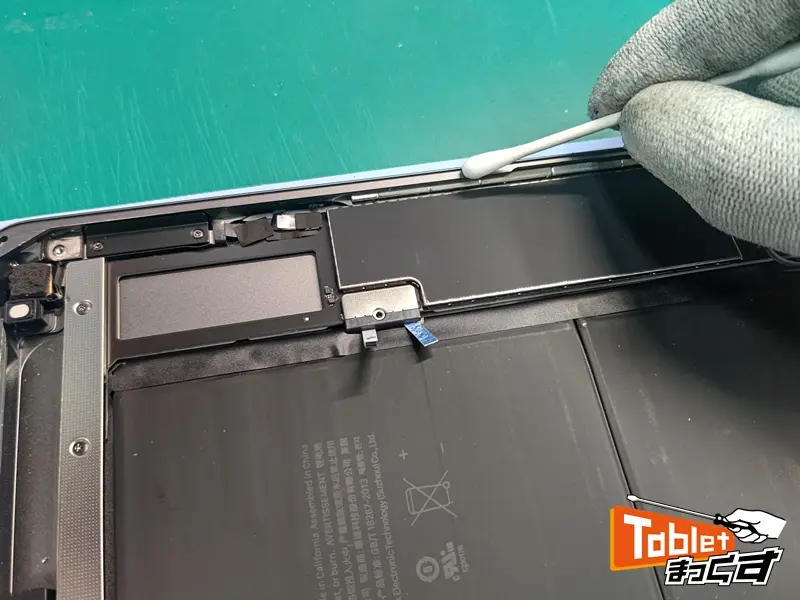

破損したパネルを取り外した後のアルミフレーム縁には、古い粘着テープの残骸や微細なガラス破片が数多く付着しています。
専用の溶剤を用いて隅々まで清掃・脱脂します。
この工程を怠ると、接着力が低下し、修理後に画面浮きが発生してしまうため、時間をかけて確実に行います。

本体内部の掃除後は、元通りに本体を組み上げ、両面テープを施工し、専用のクランプ治具で一定時間しっかりと圧着させます。
本体組み上げが完了しましたら、最後にもう一度、タッチや表示、ホームボタン機能等の動作に問題がないか確認を行い、問題がなければiPad (第9世代) タッチパネルと液晶交換修理無事に完了です！

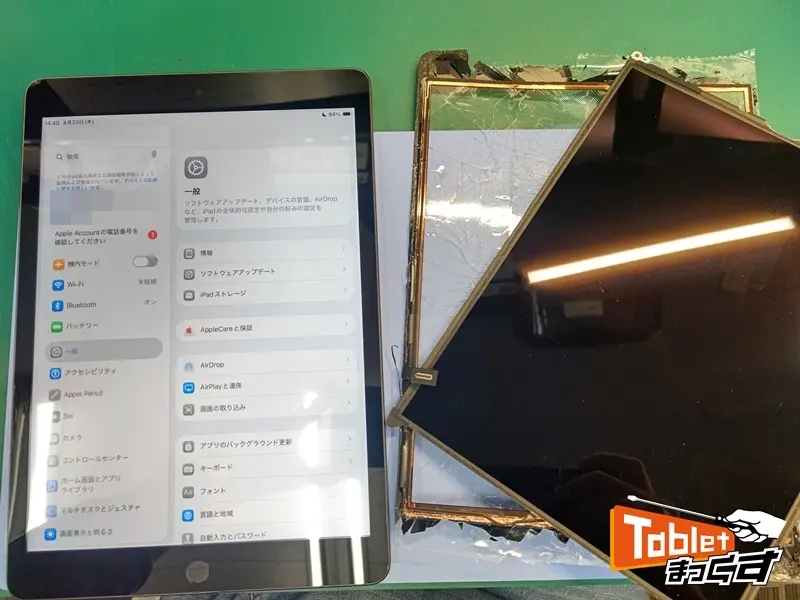

バキバキに割れて表示不良を起こしていたiPad (第9世代)が、大切なデータもすべてそのままに、新品同様の美しい状態へと蘇りました！
