Apple iPad (第10世代) タッチパネル交換修理 -滋賀-

この度はAppleのタブレット、「iPad (第10世代)」のタッチパネル交換修理のご依頼を滋賀県草津市のお客様よりいただきました。
表示やタッチには問題ありませんでしたが、表面のタッチパネルに割れが生じてしまったとのことです。
iPad (第10世代)は、液晶パネルと表面のタッチパネルが別々のパーツになっている分離型の構造を採用しています。
そのため、今回のように「タッチパネルは割れているが、中の液晶表示は正常」という場合は、表面のタッチパネルのみを交換することで修理費用を抑えることが可能です。
それでは、修理していきましょう。

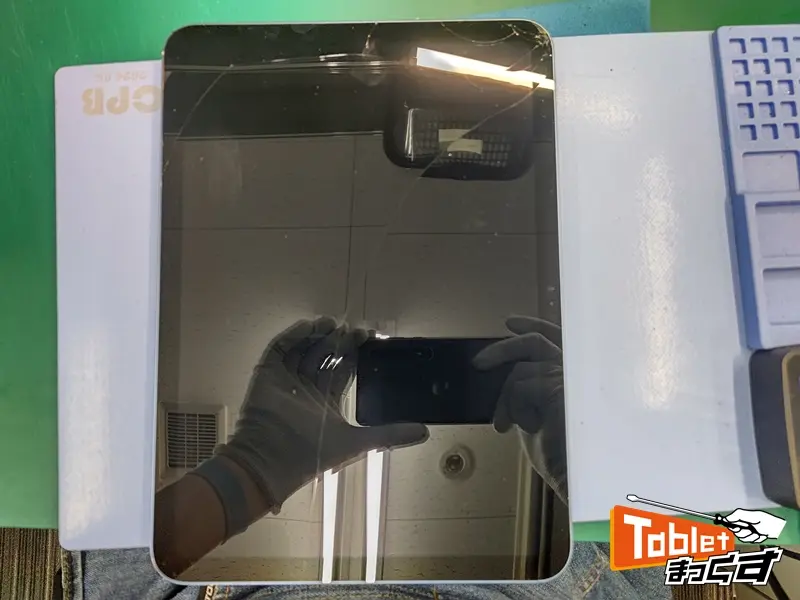

こちらがお預かりした際の状態です。
本体右上の角から衝撃が加わったのか、右上からガラスが割れてしまっています。

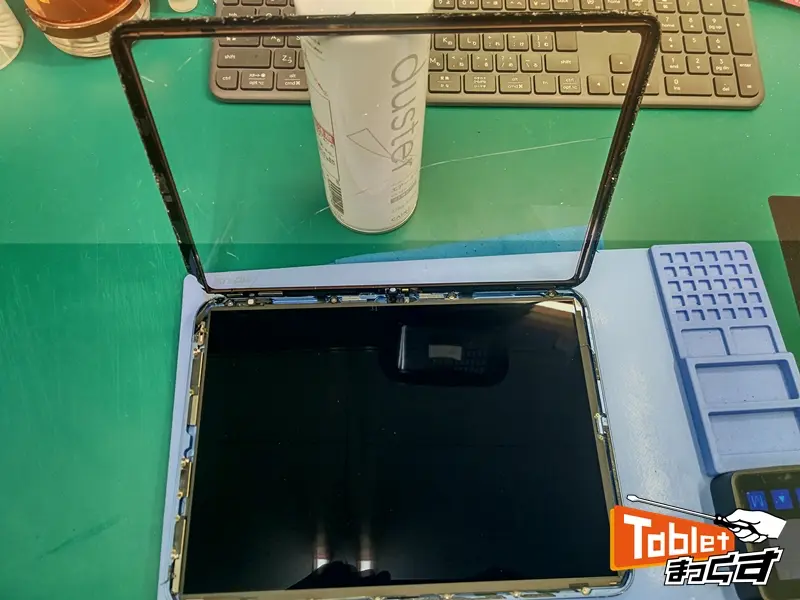

iPad 第10世代はタッチパネルが強力なテープで本体フレームに接着されています。
専用のヒートマットで適切な熱を加え、粘着を弱めながら慎重に開いていきます。
ガラスがバキバキに割れているため、破片が内部の液晶パネルを傷つけないよう、少しずつ丁寧な作業が求められます。

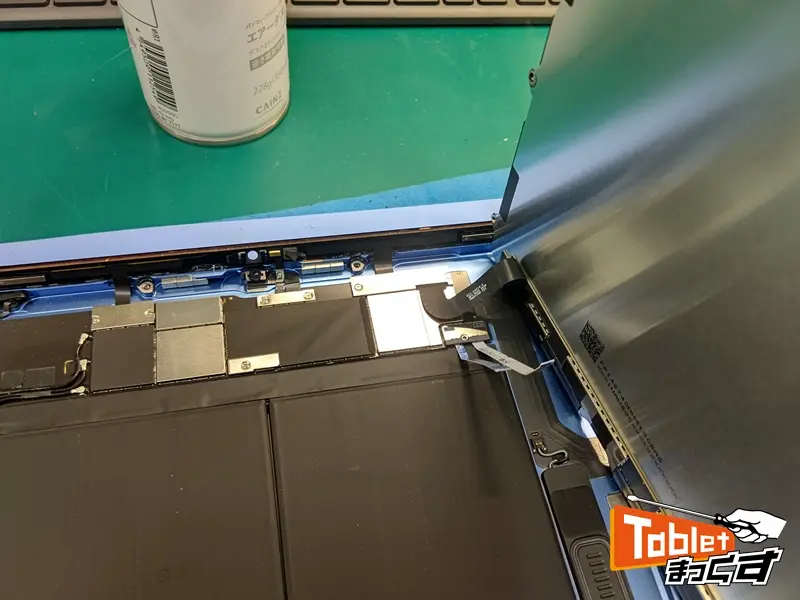

作業中のショートを防ぐため、液晶を持ち上げ、一旦バッテリーの接続を解除して通電を遮断します。その後液晶パネルを本体から完全に取り外します。

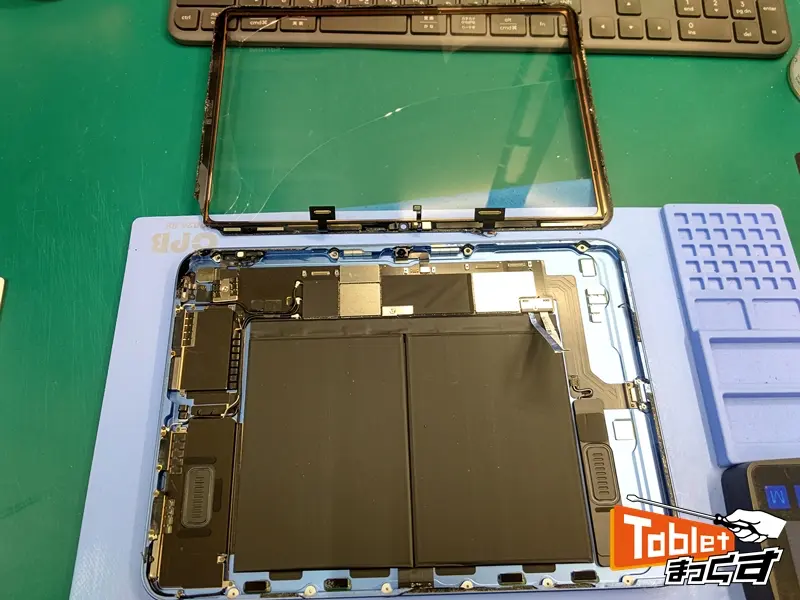

画面と割れたタッチパネルを本体から取り外した状態です。

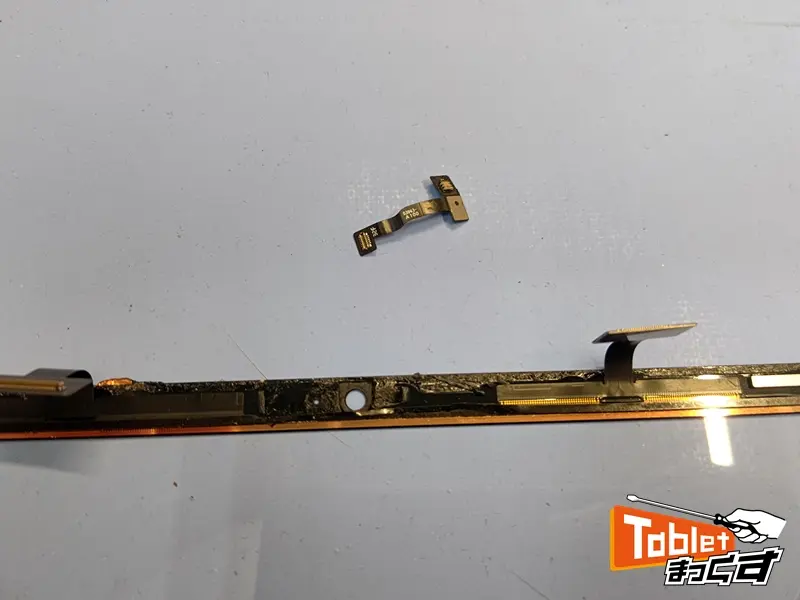

割れたタッチパネルには、マイクやセンサーなどの重要なケーブルが接着されています。
これらのパーツは新しいタッチパネルへ移植する必要があるため、断線させないよう慎重に取り外しておきます。

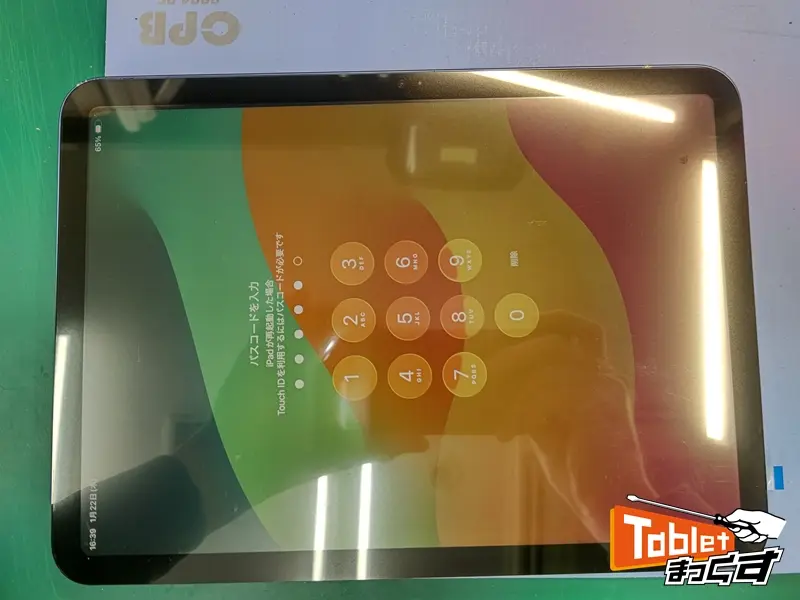

次に、新しいタッチパネルを仮組みして表示やタッチ等の動作に問題がないか仮組みテストを行います。

仮組みテストで問題がなければ、新しいタッチパネルを取り付ける前に、本体フレーム側に残った古い粘着テープや微細なガラスの破片やゴミを徹底的に清掃します。この下処理を怠ると、新しく取り付けたガラスが後から浮いてきてしまうため、非常に重要な工程です。

その後、フレームに強力な専用両面テープを新しく施工し、パーツを移植した新しいタッチパネルと液晶パネルを基板に接続します。最後に画面パーツをしっかりと本体に貼り付け、専用のクランプ（治具）を使用して一定時間均一に圧力をかけて圧着させます。

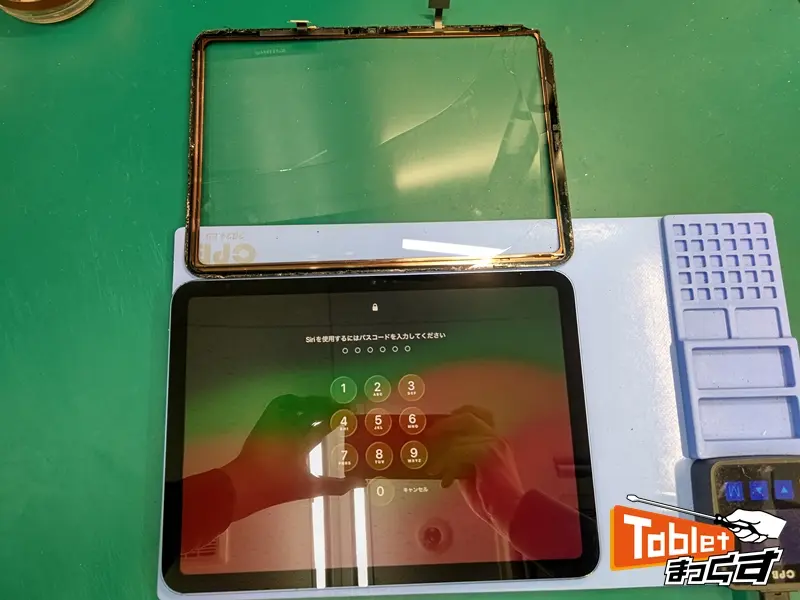

圧着後は再度、表示やタッチ等の動作に問題がないか確認を行い、問題がなければApple iPad(第10世代)タッチパネル割れによるタッチパネル交換修理完了です！バキバキだったiPad (第10世代)が、データもそのままで美しく蘇りました。

iPadのガラス割れはもちろん、バッテリーの減りが早いなどお困りごとがございましたら、ぜひスマートまっくすにお気軽にご相談くださいませ！
